| จำนวน： | |
|---|---|
1500x4mm
BMS
ตัดเป็นเส้นยาวด้วยแพลตฟอร์มการซ้อนอัตโนมัติ
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์การสร้างโรงสี | ||
| 1. | ความหนาของวัสดุ | 0.3-2.8 มม. | สร้างสถานี | ขึ้นสี่ลงห้า |
| 2. | ความกว้างการให้อาหาร | 1250 มม. | โครงร่าง | H450 |
| 3. | วัสดุแอปพลิเคชัน | แผ่นเหล็กชุบสังกะสีแผ่นเคลือบสี | ความหนาของผนังด้านข้าง | Q235 T40mm |
| 4. | มาตรฐานไฟฟ้า | 380V/60Hz/3ph | เส้นผ่านศูนย์กลาง เพลา | 45#เหล็ก, φ100mm |
| 5. | วัสดุคัตเตอร์ | cr12mov | พลังงานมอเตอร์หลัก | 11kW |
| 6. | ความแข็งแรงของผลผลิต | Q235-550MPA | สลักเกลียว | เกรด 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 20-30m/นาที | ความกว้างที่มีประสิทธิภาพ | ตามภาพวาด |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | 45#เหล็กชุบโครเมี่ยมแข็ง |
| 9. | มอเตอร์ไฮดรอลิก | 11kW | สีของเครื่องจักร | สีน้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุให้อาหาร เพื่อซื้อ 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
กระแสงาน
Decoiler →อุปกรณ์ให้อาหารลูกกลิ้งยาง→การยืดอุปกรณ์-→อุปกรณ์เลื่อน→การตัดโพสต์ไฮดรอลิก (พร้อมสถานีไฮดรอลิก) →ระบบควบคุม PLC → Run Out Table
อุปกรณ์ให้อาหาร
ควบคุมปริมาณและความยาวการตัดรวมกันโดยอัตโนมัติกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ
PLC: ซีเมนส์ (แบรนด์เยอรมัน)/Schneider (แบรนด์ฝรั่งเศส)
อินเวอร์เตอร์: ซีเมนส์ (แบรนด์เยอรมัน)/ชไนเดอร์ (แบรนด์ฝรั่งเศส)
หน้าจอสัมผัสสีขนาด 7 นิ้ว: ซีเมนส์ (แบรนด์เยอรมัน)/Schneider (ฝรั่งเศสแบรนด์)
ENCODERA: OMRON/KOYO (แบรนด์ญี่ปุ่น)
ความทนทานต่อความยาว ≤± 1 มม.
แรงดันไฟฟ้าควบคุม 24V
ตำแหน่งนำทางสามารถปรับได้สำหรับการให้อาหารวัสดุที่เหมาะสม

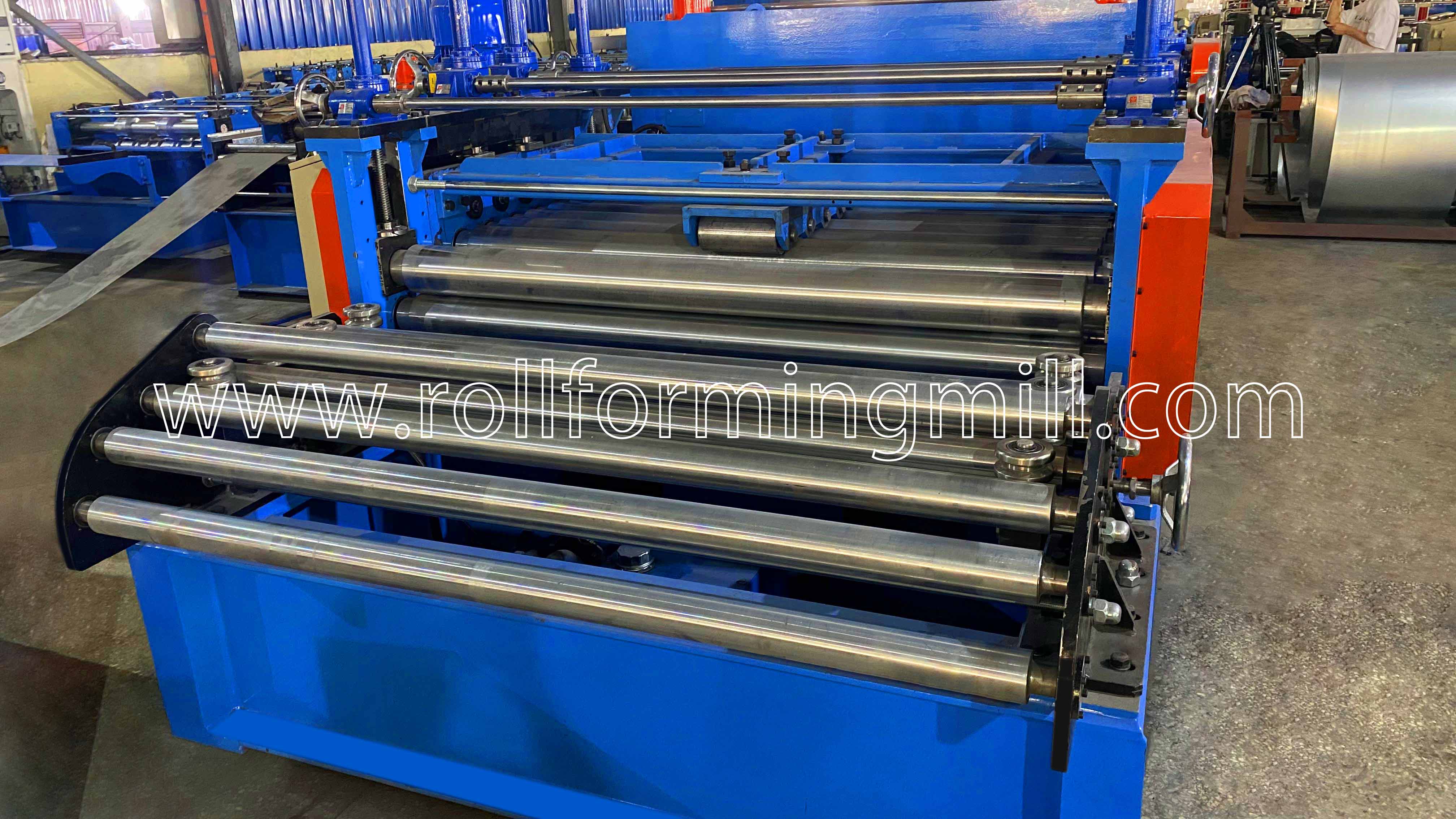

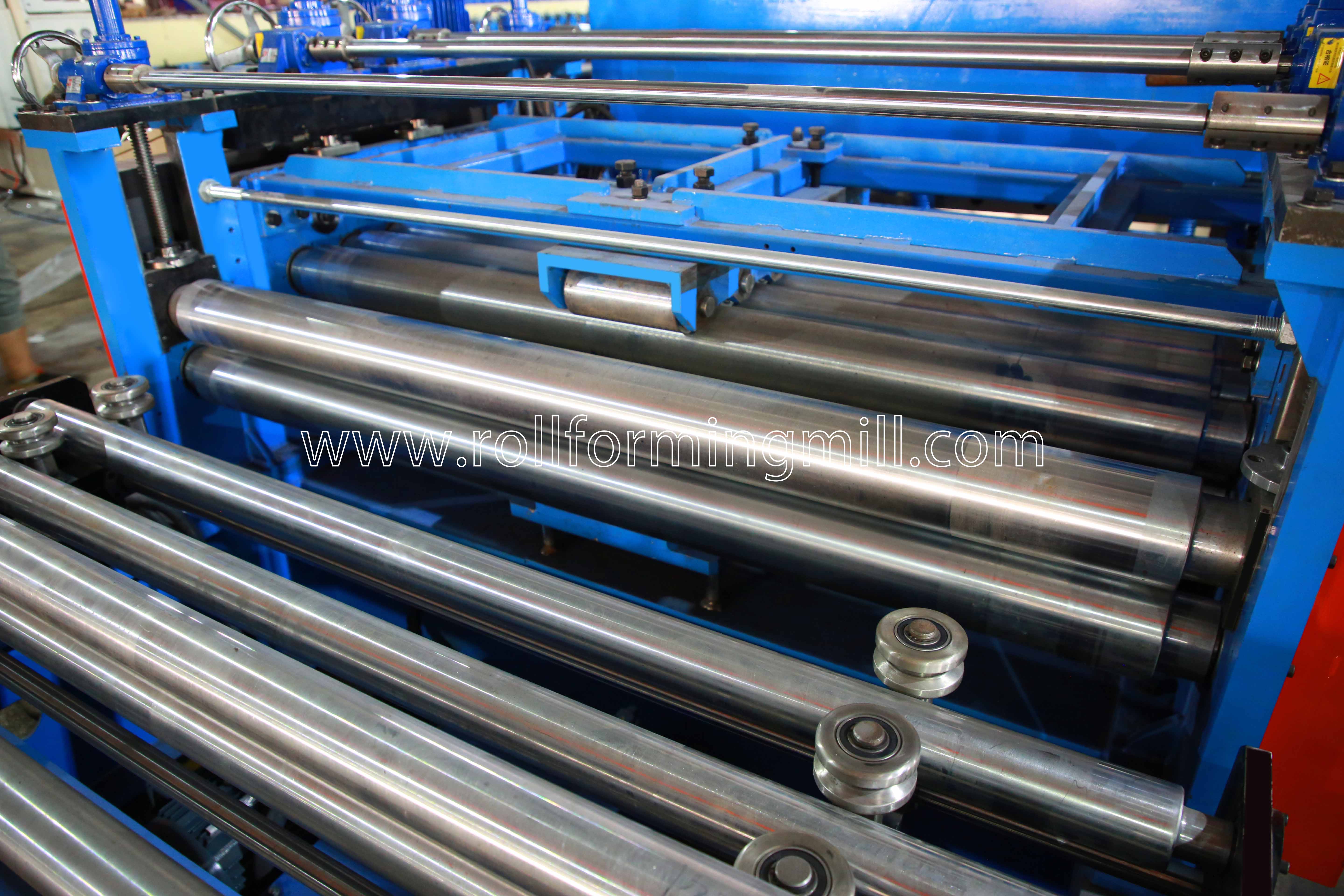

อุปกรณ์ปรับระดับ
เครื่องตัดไฮดรอลิก
โพสต์เพื่อตัด, หยุดเพื่อตัด, สองชิ้นประเภทของการออกแบบใบมีดออกแบบ
มอเตอร์ไฮดรอลิก: 11kW ; แรงดันตัด: 0-16MPA
เครื่องมือตัดวัสดุวัสดุ: CR12MOV (= SKD11 ที่มีชีวิต ตัด
อย่างน้อยหนึ่งล้านครั้ง)
โครงร่างที่ทำจาก เหล็กประเภท H450 โดยการเชื่อม
ความหนาของผนังด้านข้าง: Q235 T40 มม.;
ลูกกลิ้งผลิตจาก 45#เหล็ก ชุบโครเมี่ยมแข็ง
เพลาผลิตจาก 45# เหล็ก ดับและรักษาความร้อนการชุบโครเมี่ยมแข็ง เส้นผ่านศูนย์กลาง = φ100mm , ความแม่นยำ
โพสต์คัตเตอร์
วิธีการบรรจุ: ร่างกายหลักของเครื่องเปลือยและ ถูกปกคลุมด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน) โหลดลงในภาชนะและติดตั้งอย่างต่อเนื่องในภาชนะที่เหมาะสมด้วยเชือกเหล็กและล็อคเหมาะสำหรับการขนส่งทางไกล
ทำไมต้อง เลือก BMS?
คุณภาพคือวัฒนธรรมของเรา!
โรงงานของเรามีประสบการณ์ระดับมืออาชีพมากกว่า 20 ปีในอุตสาหกรรมการขึ้นรูปม้วน เราใช้เทคโนโลยีไต้หวันและทำตามมาตรฐานคุณภาพ เครื่องจักรของเราได้รับการอนุมัติ CE (โดย SGS, แนบสำหรับการอ้างอิงของคุณ) เรามีประสบการณ์สำหรับตลาดของคุณ เรามีเกียรติที่จะให้บริการ บริษัท ที่มีชื่อเสียงบางแห่งในโลกเช่น Tata Steel, Tata Bluescope Steel, CSCEC (การก่อสร้างของ China State), Bradbury Machinery (Shanghai), LCP Building Products Pvt. Ltd. Ltd , (สมาชิกของกลุ่ม บริษัท Lysaght), Zamil Steel , ฯลฯ
