| จำนวน： | |
|---|---|
YX35-117-1000
| ไม่. | พารามิเตอร์หลัก | พารามิเตอร์การขึ้นรูปม้วน | ||
| 1. | คนตาย | คู่มือ / ไฮดรอลิกสำหรับตัวเลือก | สถานีขึ้นรูป | 14 สถานี |
| 2. | วัสดุตัด | cr12mov | ฐาน | H450 |
| 3. | Mความหนาของเซลล์ | 1.5-2.5 มม | ความหนาของผนังด้านข้าง | Q235 T18mm |
| . | มอเตอร์ไฮดรอลิก | 5.5 กิโลวัตต์ | เส้นผ่าศูนย์กลางเพลา | φ70mm |
| 5. | วัสดุแอพลิเคชัน | gi / crc | พลังงานหลักมอเตอร์ | 11 กิโลวัตต์ |
| 6. | ความแข็งแรงของผลผลิต | 245-550MPa | สลักเกลียวสกรู | เกรด 8.8 |
| 7. | การขึ้นรูปความเร็ว | 16 m / นาที | แท่งผูก | ф22ชุบสังกะสี |
| 8. | ขนาดที่มีประสิทธิภาพ | ตามการออกแบบของลูกค้า | ลูกกลิ้ง | GCR15 (= เหล็ก EN31), เครื่องกลึงความแม่นยำ, เคลือบโครเมี่ยมแข็ง |
| 9. | ระบบควบคุม | ระบบควบคุม PLC | โหมดการประมวลผล | กลึงซีเอ็นซีได้ยินการรักษาโครเมี่ยมแข็งเคลือบด้วยความหนา 0.04 มม |
| 10. | วัสดุการทดสอบ | BMS จะให้ขนาดของวัสดุการให้อาหารที่จะซื้อ 2 สัปดาห์ก่อนการทดสอบเครื่อง | ||

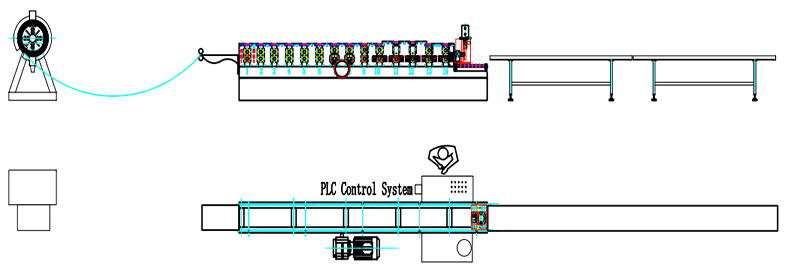

ไหลทำงาน
Decoiler →อุปกรณ์แนะนำการให้อาหาร→ม้วนขึ้นรูปโรงงาน→อุปกรณ์ไฮดรอลิตัดหลังการตัด→ระบบ PLC →สถานีไฮดรอลิก→ออกจากชั้นวาง
ส่วนประกอบของเครื่องแสดง

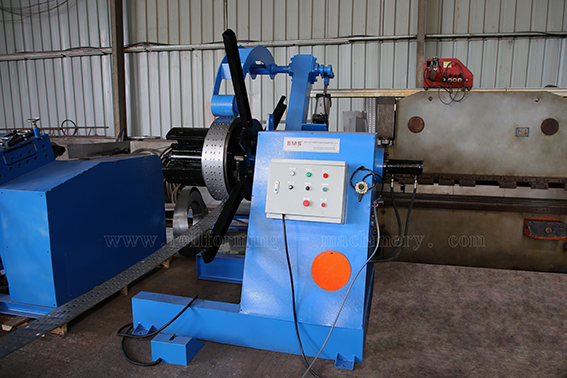

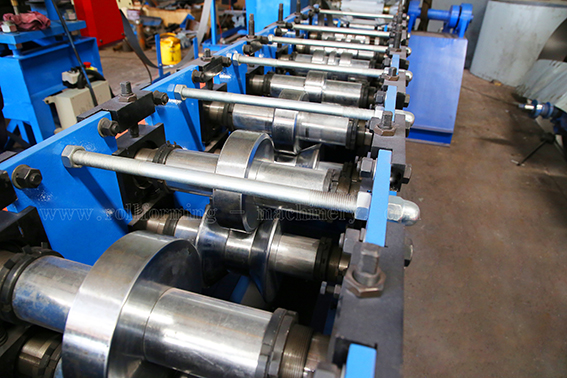

คนตาย ม้วนขึ้นรูปโรงงาน

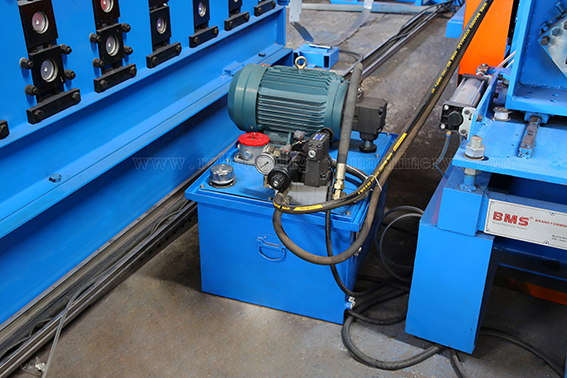

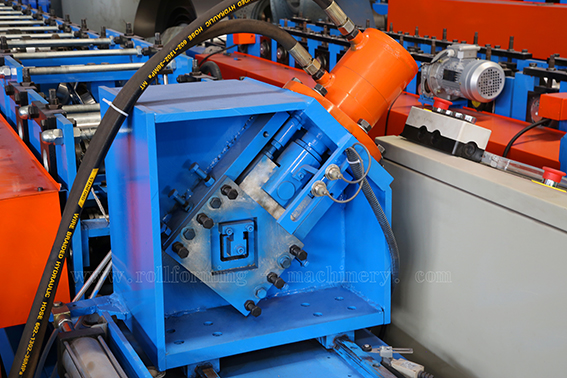

สถานีไฮดรอลิก อุปกรณ์ตัดหลังไฮดรอลิก

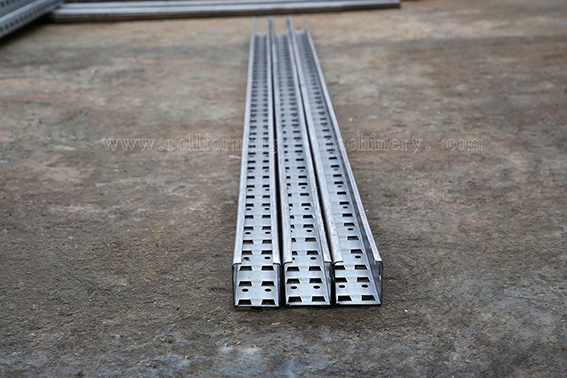

เครื่องผลิตสินค้า
