YX18-145-870
BMS
8455221000
ประวัติโดยย่อ
| วัสดุ | วัสดุที่ใช้บังคับ | พีพีจีไอ |
ความหนาของวัสดุ | 0.3-0.6มม | |
ด้วยความแข็งแรงของผลผลิต | Q235-355Mpa | |
| ม้วน | ความกว้างของการป้อน | 1,000มม |
ช่วง ID คอยล์ | 508 มม. ± 30 มม | |
ความจุ | สูงสุด 5 ตัน | |
เครื่องจักร | ฐานเฟรม | เหล็กชนิด H400 โดยการเชื่อม |
| ความหนาของผนังด้านข้าง | Q235 t18มม | |
วัสดุลูกกลิ้ง | กลึงด้วยความแม่นยำ 45 # เคลือบโครเมียมอย่างหนัก | |
สถานีลูกกลิ้ง | 18 ขั้นตอนในการขึ้นรูป | |
เส้นผ่านศูนย์กลางเพลา | ф75mm, การประมวลผลความถี่สูง | |
คัตเตอร์ | ความแข็ง | การอบชุบด้วยความร้อนถึง HRC58-62 องศา |
ความอดทนในการตัด | ≤±1มม | |
| พลัง | วิธีขับรถ | เกียร์/เฟืองเกียร์ |
| มอเตอร์หลัก | 7.5KW การควบคุมความเร็วความถี่ | |
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 3KW | |
ระบบควบคุม PLC | อินเวอร์เตอร์ | Schneider Electric/DELTA (แบรนด์ไต้หวัน) |
หน้าจอสัมผัส | WEINVIEW (แบรนด์ไต้หวัน) | |
ตัวเข้ารหัส | KOYO (แบรนด์ญี่ปุ่น) หรือ OMRON (แบรนด์ญี่ปุ่น) | |
แรงดันไฟฟ้าควบคุม | 24V |
1. ใช้เครื่องตัดเฉือนด้านหน้าแบบแมนนวล สะดวกสำหรับลูกค้าในการเปลี่ยนวัสดุด้วยฟังก์ชันขั้นสูงในการประหยัดวัสดุ (ไม่มีของเสีย)
2. ลูกกลิ้งจะดับลงหลังจากการกลึงละเอียด (HRC48-50) ด้วยเหล็ก ASTM AISI 1045 และฮาร์ดโครม เคลือบเพิ่มเติม ชีวิตการทำงานมากกว่า 10 ปี
3. Qptional อัตโนมัติtacker, ปรับปรุงประสิทธิภาพการทำงาน, ประหยัดค่าแรง, และช่วยคุณปรับปรุงความได้เปรียบทางการแข่งขัน

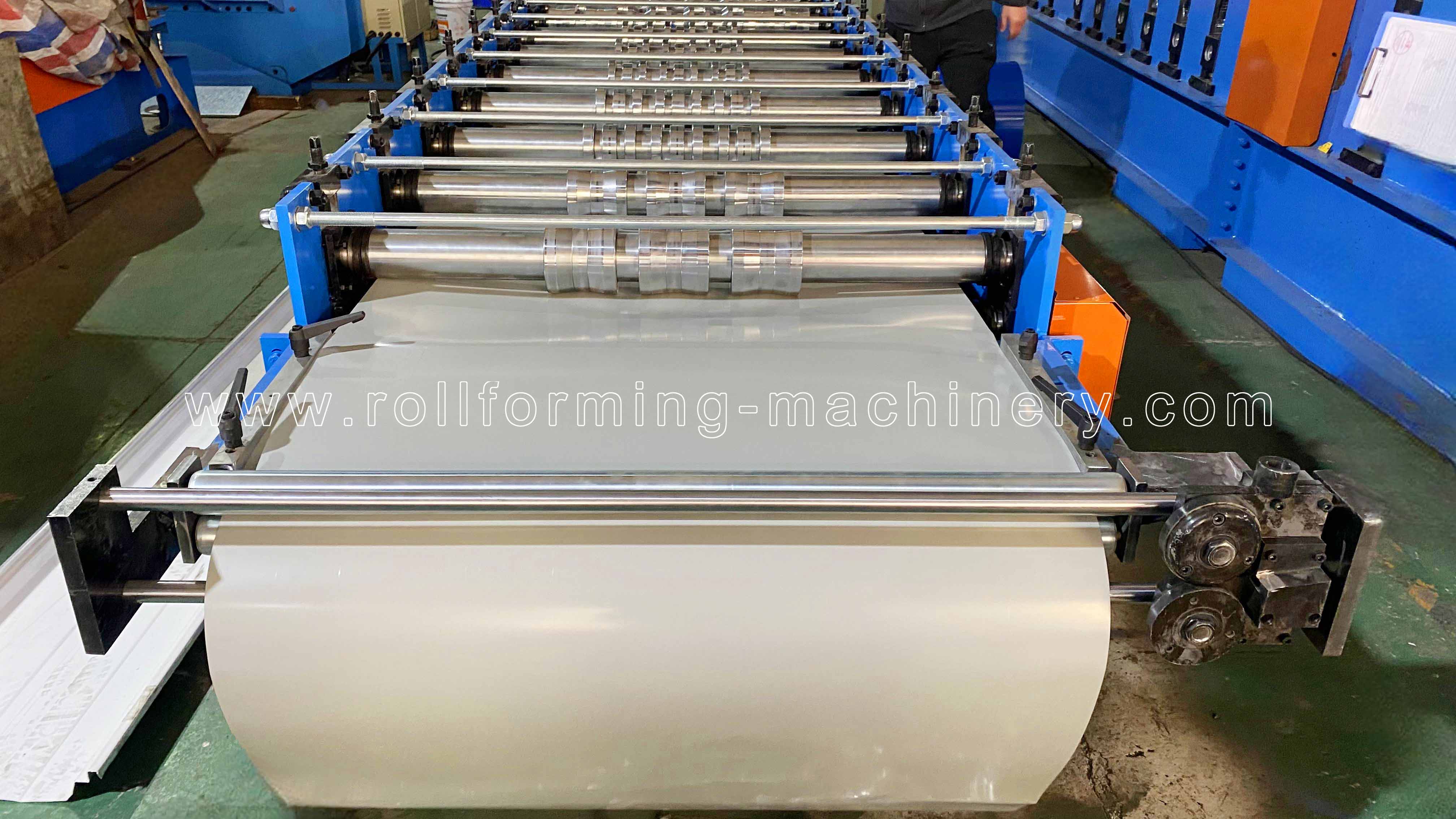

Decoiler ไฮดรอลิก 5T →อุปกรณ์ให้อาหาร→เครื่องตัดล่วงหน้าด้วยตนเอง→ระบบการขึ้นรูปม้วน→อุปกรณ์เครื่องตัดโพสต์ไฮดรอลิก→ชั้นวางทางออก
เทคนิค ข้อมูลจำเพาะns
1) 5ต Decoiler ไฮดรอลิก: หนึ่งชุด
การควบคุมไฮดรอลิกเหล็กม้วนด้านในหดตัวและหยุด
ความกว้างการป้อนสูงสุด: 600มม
ช่วงรหัสคอยล์:508±30มม,เส้นผ่านศูนย์กลางภายนอก:1500มม
มอเตอร์ปั้มน้ำมัน:2.2KW
ความจุ:สูงสุด 5 ตัน

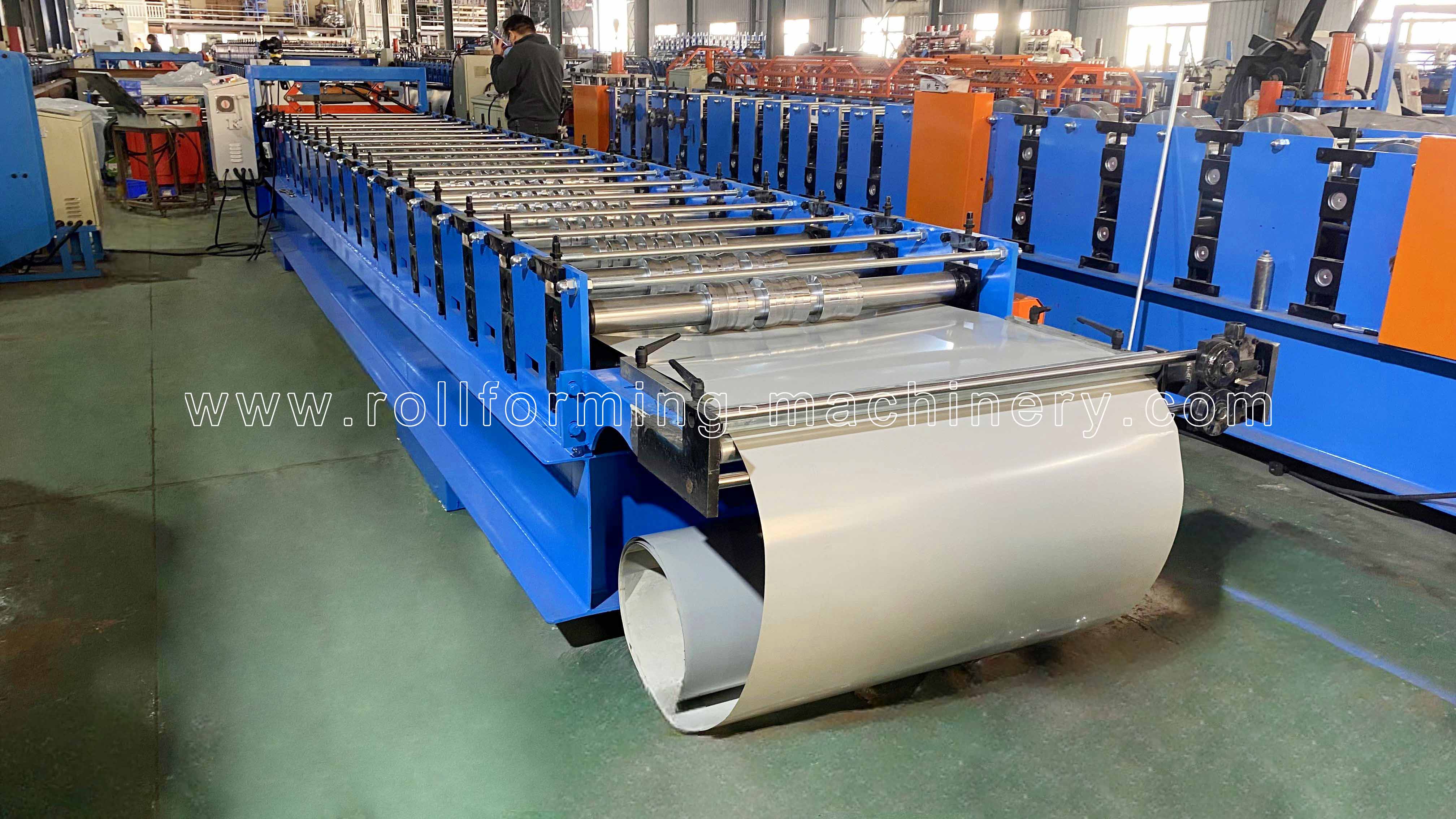

3) อุปกรณ์ตัดล่วงหน้าแบบแมนนวล
สามารถปรับตำแหน่งนำทางเพื่อให้ป้อนวัสดุได้อย่างเหมาะสม
4) ม. หลักปวด
ลูกกลิ้งผลิตจาก 45# กลึงด้วยความแม่นยำ, เคลือบโครเมี่ยมอย่างหนัก; มีความหนา 0.5 มม. พื้นผิวเคลือบกระจก (เพื่ออายุการใช้งานที่ยาวนานขึ้นและป้องกันสนิม)
โครงตัวถังทำจาก 400# ฮ ชนิดเหล็กโดยการเชื่อม
ความเร็วในการขึ้นรูป: ประมาณ 20 ม./นาที

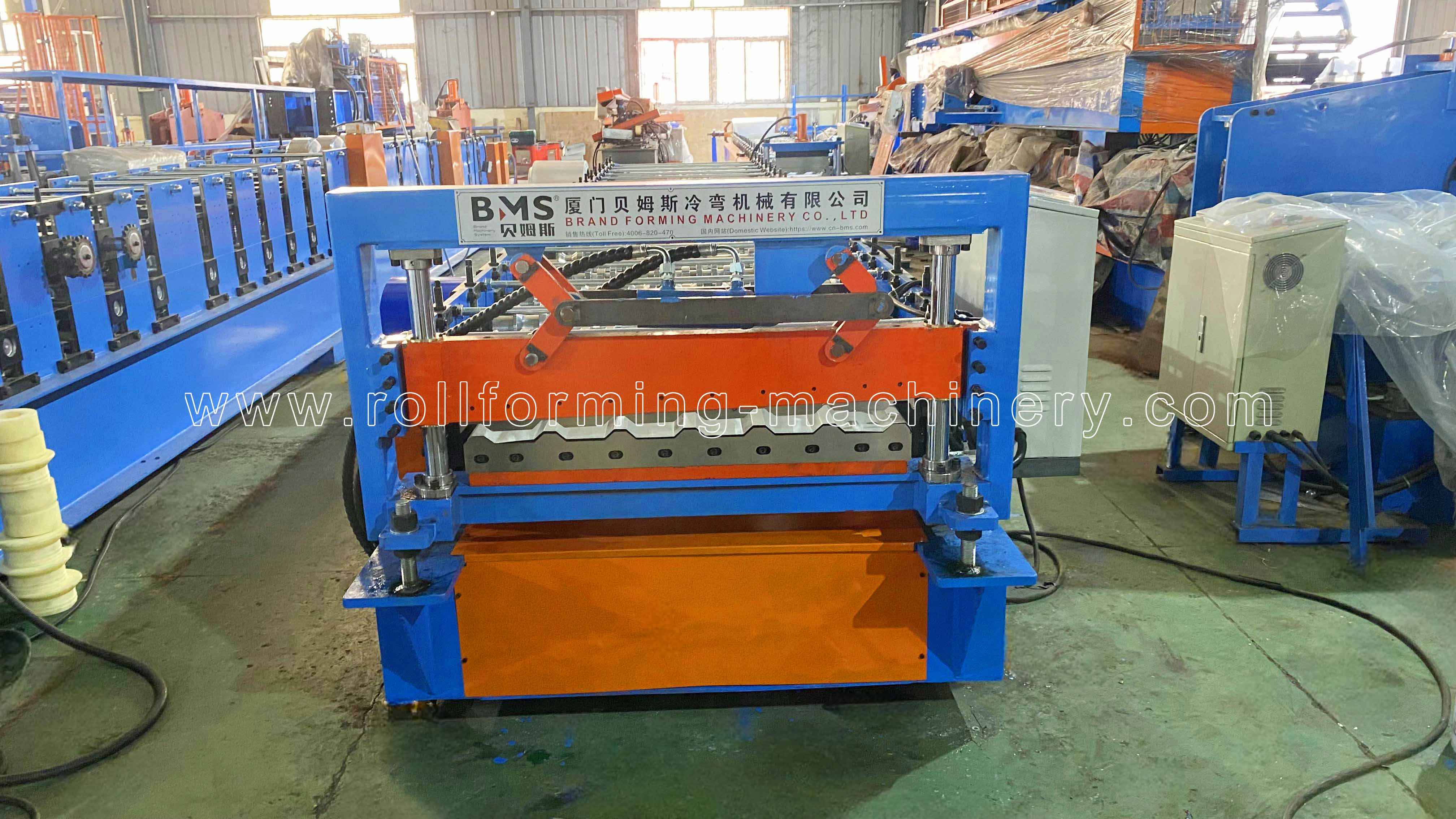

5) ไฮดรอลิก เครื่องตัดโพสต์
ไม่หยุดที่จะตัดสองชิ้น ประเภทของการออกแบบใบมีดตัดไม่มีการตัด
มอเตอร์ไฮดรอลิก:3KW; แรงดันตัด:0-16 เมกะปาสคาล
วัสดุเครื่องมือตัด:Cr12MoV(= เหล็ก SKD11),อบร้อนถึง HRC58-62
ด้วยการตัดชีวิตอย่างน้อยหนึ่งล้านครั้ง
กำลังตัดมาจากสถานีไฮดรอลิกของเครื่องยนต์หลัก
6) ระบบควบคุม PLC
ควบคุมปริมาณและความยาวตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต ชิ้น ความยาว ฯลฯ) บนหน้าจอสัมผัส
มันสามารถเสร็จสิ้นการผลิตโดยอัตโนมัติ
ใช้ร่วมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ
7) ออกจากแร็ค:
ไม่มีการขับเคลื่อน สองยูนิต มีลูกกลิ้งเพื่อให้เคลื่อนย้ายได้ง่าย
8) การแสดงสินค้า
วิธีการบรรจุ:ตัวเครื่องหลักเปลือยเปล่าและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน)บรรจุลงภาชนะและยึดแน่นในภาชนะ เหมาะด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล
บริการหลังการขาย
1. เดอะ การรับประกันคือ 24 เดือน หลังจากที่ลูกค้าได้รับเครื่องแล้ว
ภายใน 24 เดือน เราจะจัดส่งชิ้นส่วนอะไหล่ให้กับลูกค้าโดยไม่เสียค่าใช้จ่าย
2. เราให้การสนับสนุนด้านเทคนิคตลอดอายุการใช้งานของเครื่องจักรของเรา
3. เราสามารถส่งช่างของเราไปติดตั้งและฝึกอบรมคนงานในโรงงานของลูกค้าด้วย ค่าใช้จ่ายเพิ่มเติม
