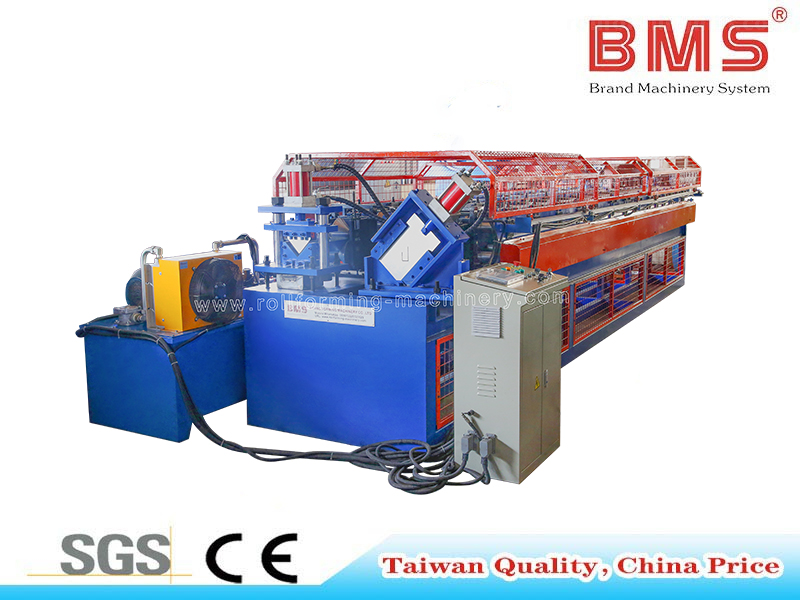

BMS
ประวัติโดยย่อ
แอล ทริม
เจ ทริม
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.4-0.6มม | การขึ้นรูปสถานี | 14/12ขั้น |
| 2. | ความกว้างของการป้อน | ตามภาพวาด | โครงตัวถัง | H450 |
| 3. | วัสดุการใช้งาน | แผ่นสังกะสี | ความหนาของผนังด้านข้าง | โครงสร้างแบบตั้งพื้นแบบยุโรป |
| 4. | มาตรฐานไฟฟ้า | 380V50Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | 40Cr, φ90/75มม |
| 5. | วัสดุเครื่องตัด | Cr12MoV | กำลังมอเตอร์หลัก | 11KW*2 |
| 6. | ความแข็งแรงของผลผลิต | 235-345Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 25 ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามรูปวาด |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | Gcr15, การอบชุบด้วยความร้อน HRC58—62 |
| 9. | มอเตอร์ไฮดรอลิก | 7.5KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
ขั้นตอนการทำงาน
เครื่องถอดรหัส → อุปกรณ์ให้อาหาร → เครื่องขึ้นรูปม้วนหลัก → อุปกรณ์ตัดไฮดรอลิกหลัง → ระบบควบคุม PLC → สถานีไฮดรอลิก → ทางออกชั้น * 3

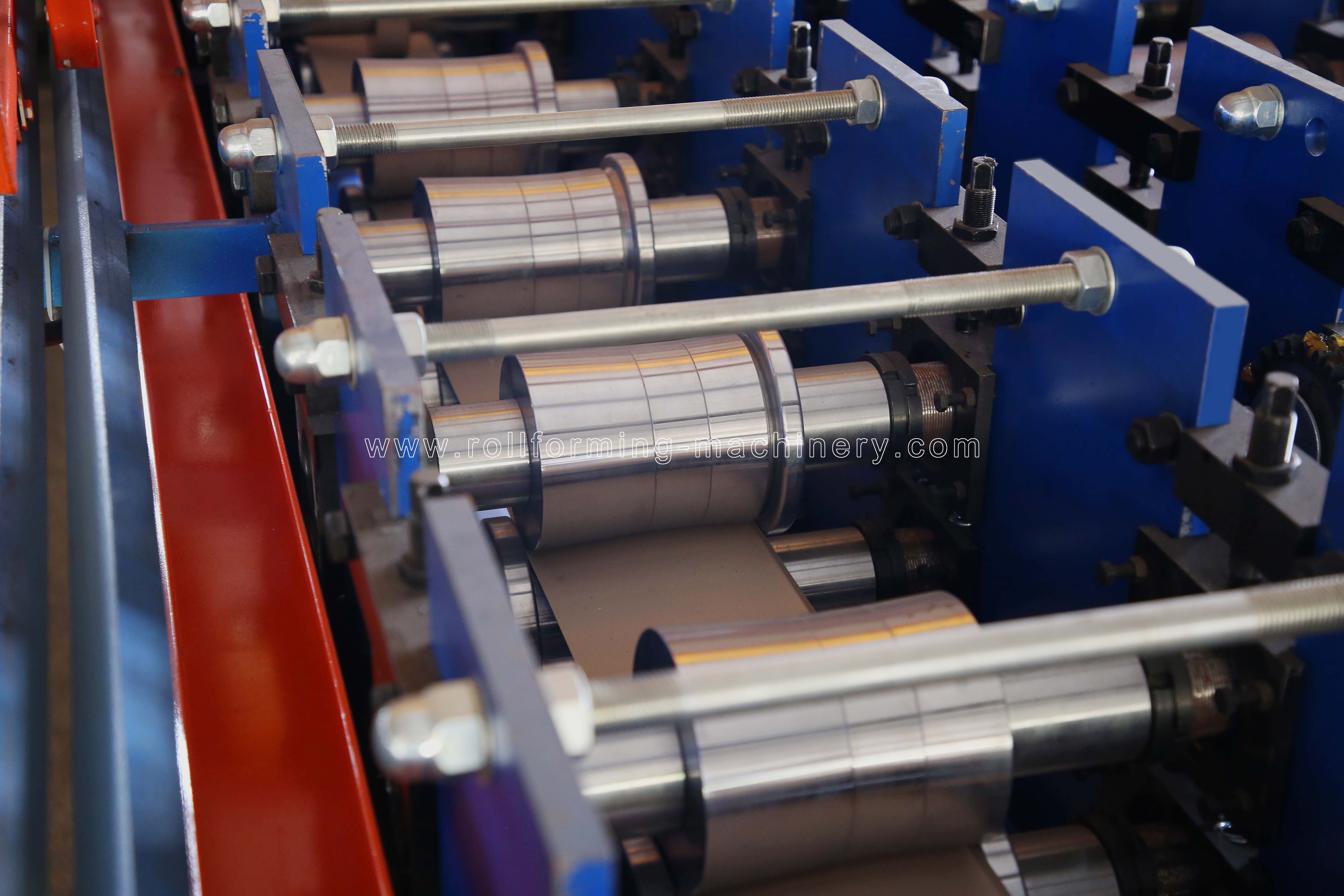

โรงงานขึ้นรูปม้วนหลัก

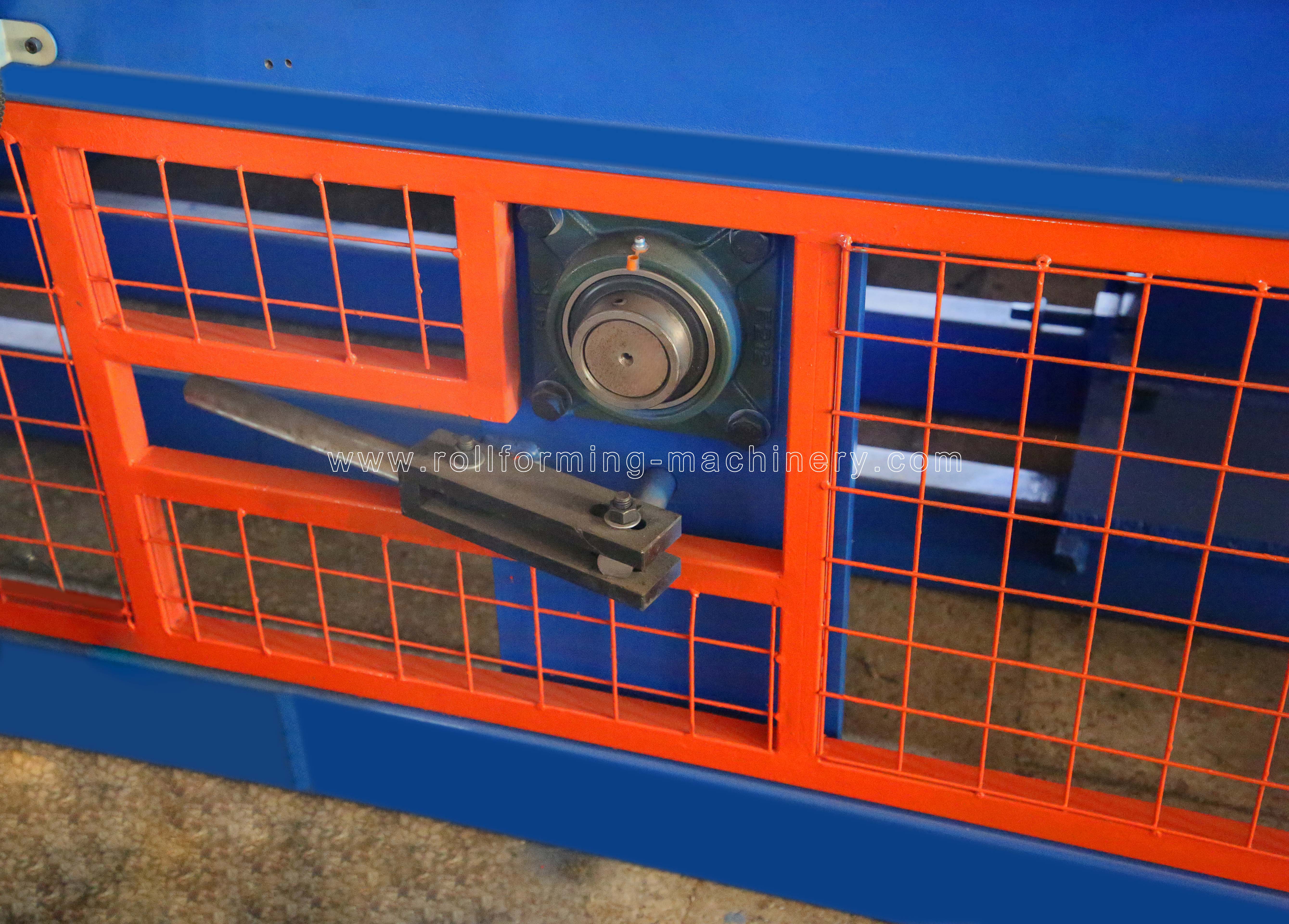

อุปกรณ์คลัตช์

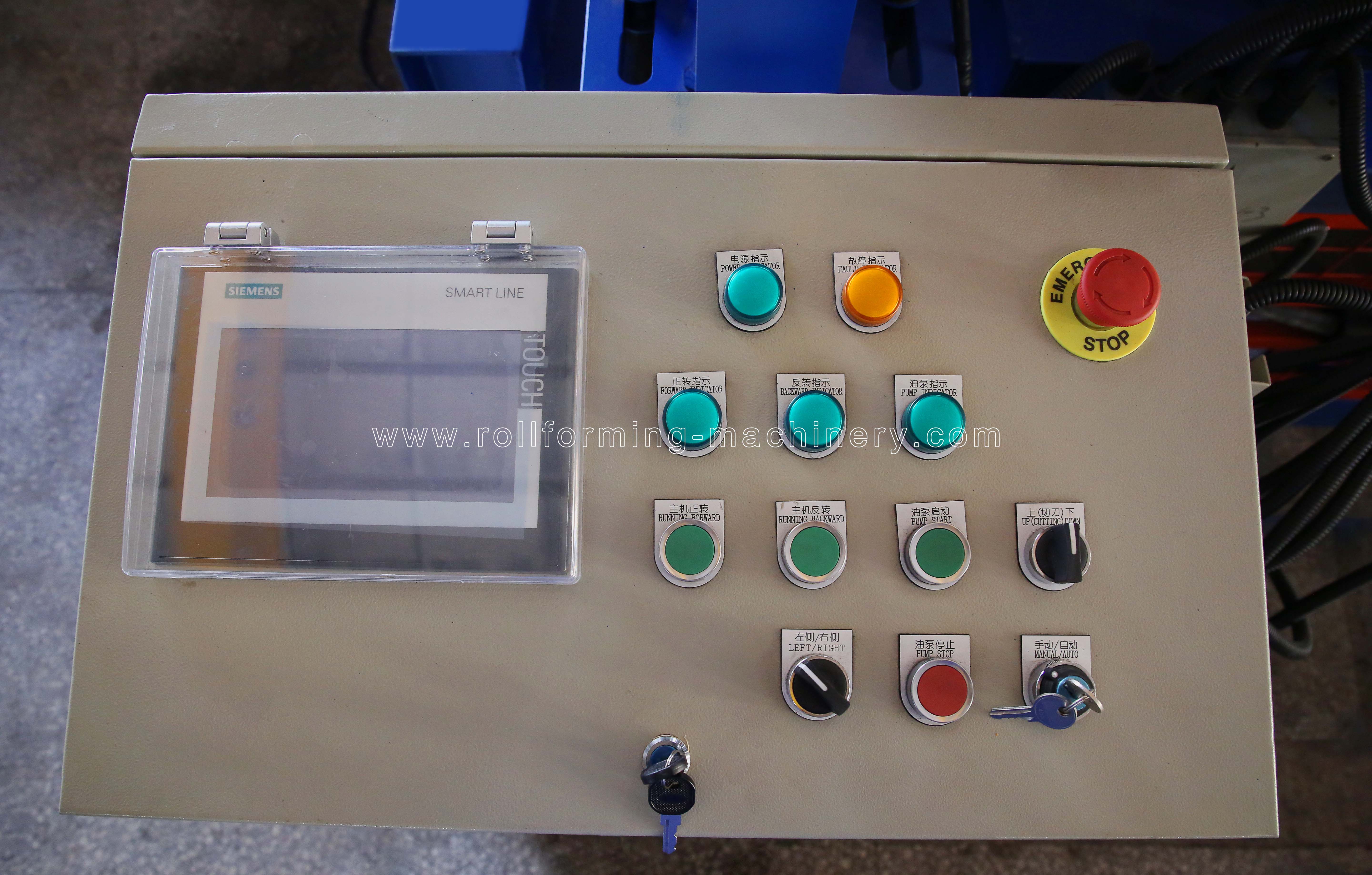

อินเตอร์เฟซการควบคุม PLC

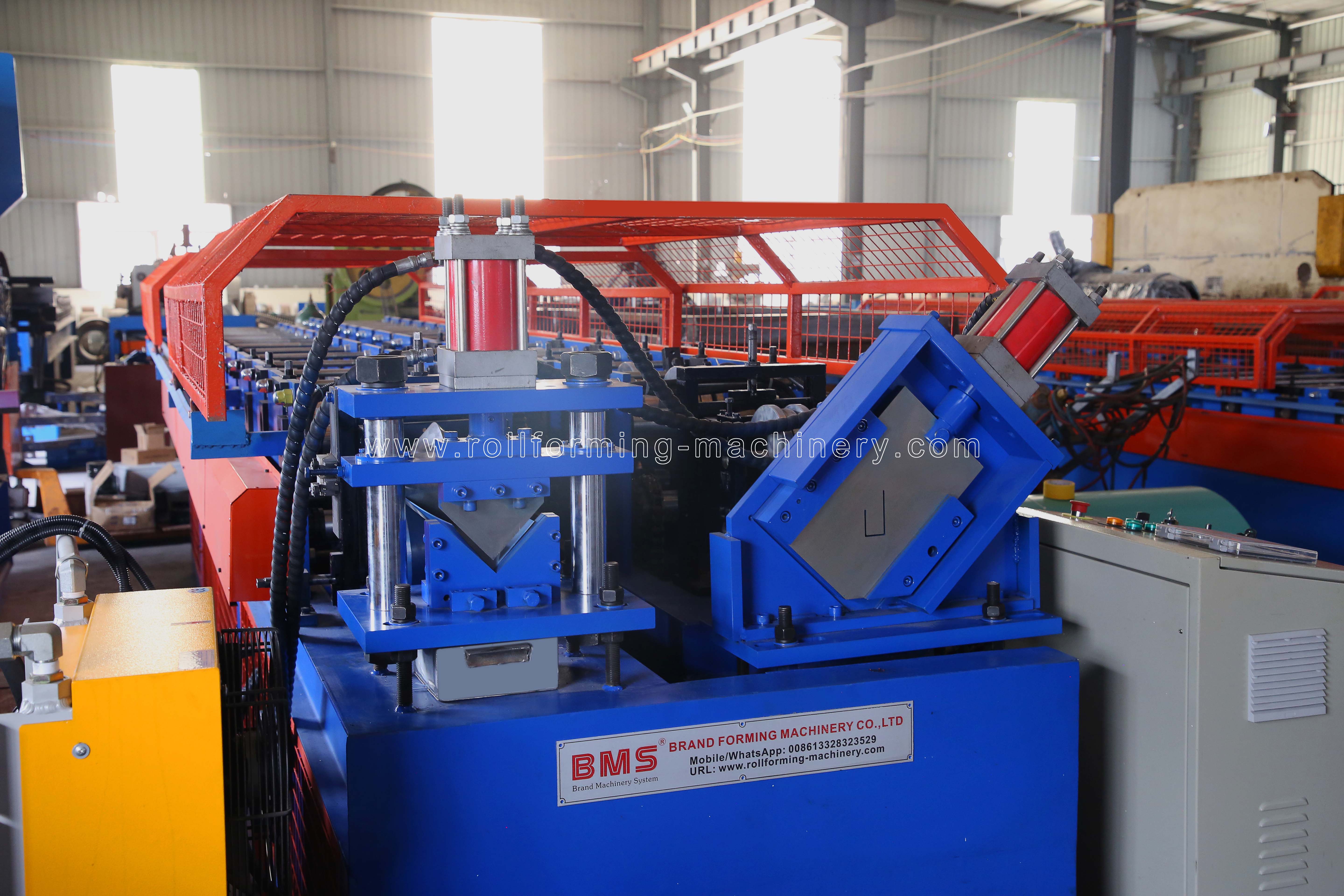

เครื่องตัดโพสต์
วิธีการบรรจุ:ตัวเครื่องหลักเปลือยเปล่าและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน)บรรจุลงภาชนะและยึดแน่นในภาชนะ เหมาะด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล

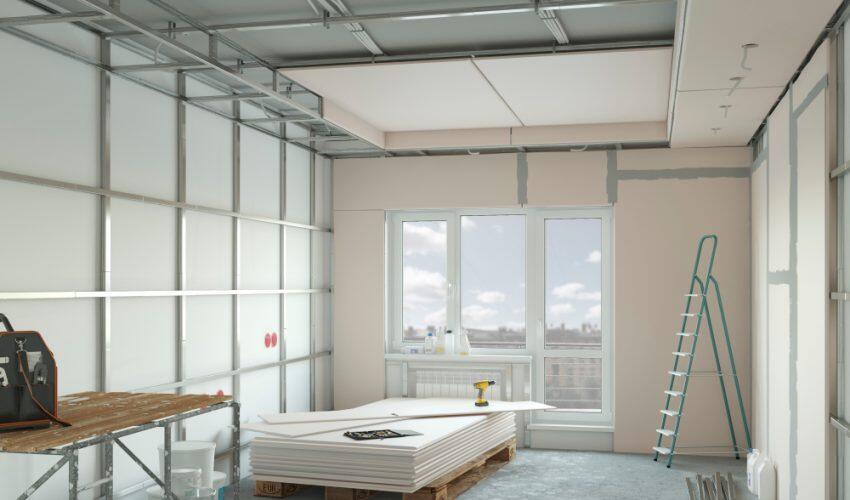

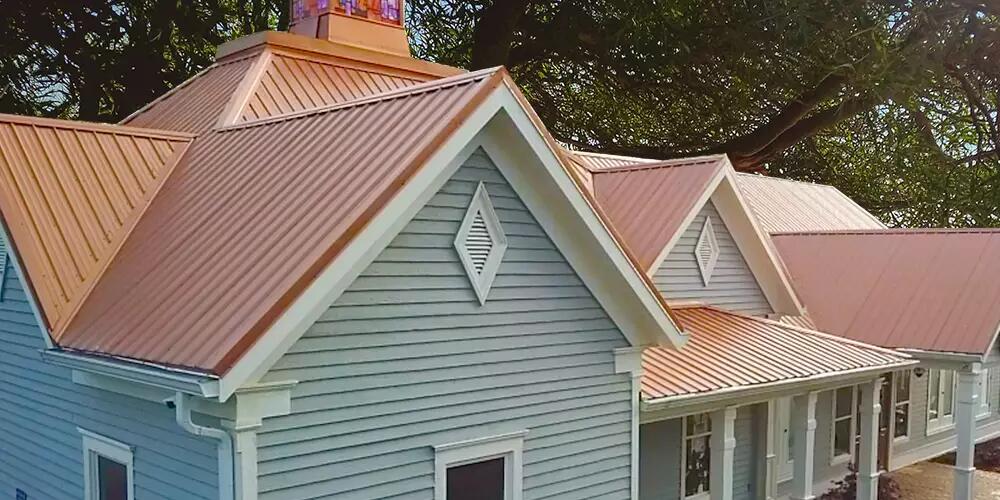

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
