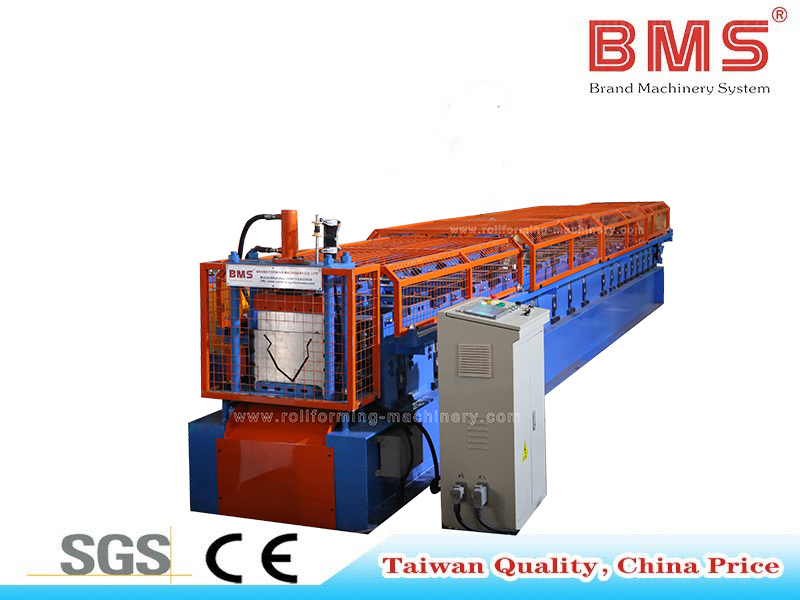

BMS
ประวัติโดยย่อ
| เลขที่ | พารามิเตอร์หลัก | พารามิเตอร์โรงรีดขึ้นรูป | ||
| 1. | ความหนาของวัสดุ | 0.4-0.6มม | การขึ้นรูปสถานี | 18 ขั้นตอน |
| 2. | ความกว้างของการป้อน | ตามภาพวาด | โครงตัวถัง | H450 พร้อมแหวนยก |
| 3. | วัสดุการใช้งาน | แผ่นสังกะสี/แผ่นรีดเย็น | ความหนาของผนังด้านข้าง | 18มม |
| 4. | มาตรฐานไฟฟ้า | 220V60Hz/3Ph | เพลา เส้นผ่านศูนย์กลาง | เหล็ก 45# φ70มม |
| 5. | วัสดุเครื่องตัด | Cr12MoV | กำลังมอเตอร์หลัก | 11KW |
| 6. | ความแข็งแรงของผลผลิต | 235-345Mpa | สกรู โบลท์ | ชั้นประถมศึกษาปีที่ 8.8 |
| 7. | ความเร็วในการขึ้นรูป | 25 ม./นาที | ความกว้างที่มีประสิทธิภาพ | ตามรูปวาด |
| 8. | ระบบควบคุม | ระบบควบคุม PLC | ลูกกลิ้ง | เหล็ก 45#, เครื่องกลึงซีเอ็นซี, การอบชุบด้วยความร้อน |
| 9. | มอเตอร์ไฮดรอลิก | 11KW | สีเครื่อง | น้ำเงิน+ดำ+ส้ม |
| 10. | วัสดุทดสอบ | BMS จะให้ขนาดของวัสดุป้อน เพื่อซื้อสิ่งนั้น 2 สัปดาห์ก่อนการทดสอบเครื่องจักร | ||
ขั้นตอนการทำงาน
เครื่องถอดรหัส → อุปกรณ์ให้อาหาร → เครื่องขึ้นรูปม้วนหลัก → อุปกรณ์ตัดไฮดรอลิกหลัง → ระบบควบคุม PLC → สถานีไฮดรอลิก → ทางออกชั้น * 3
จอแสดงผลส่วนประกอบของเครื่อง

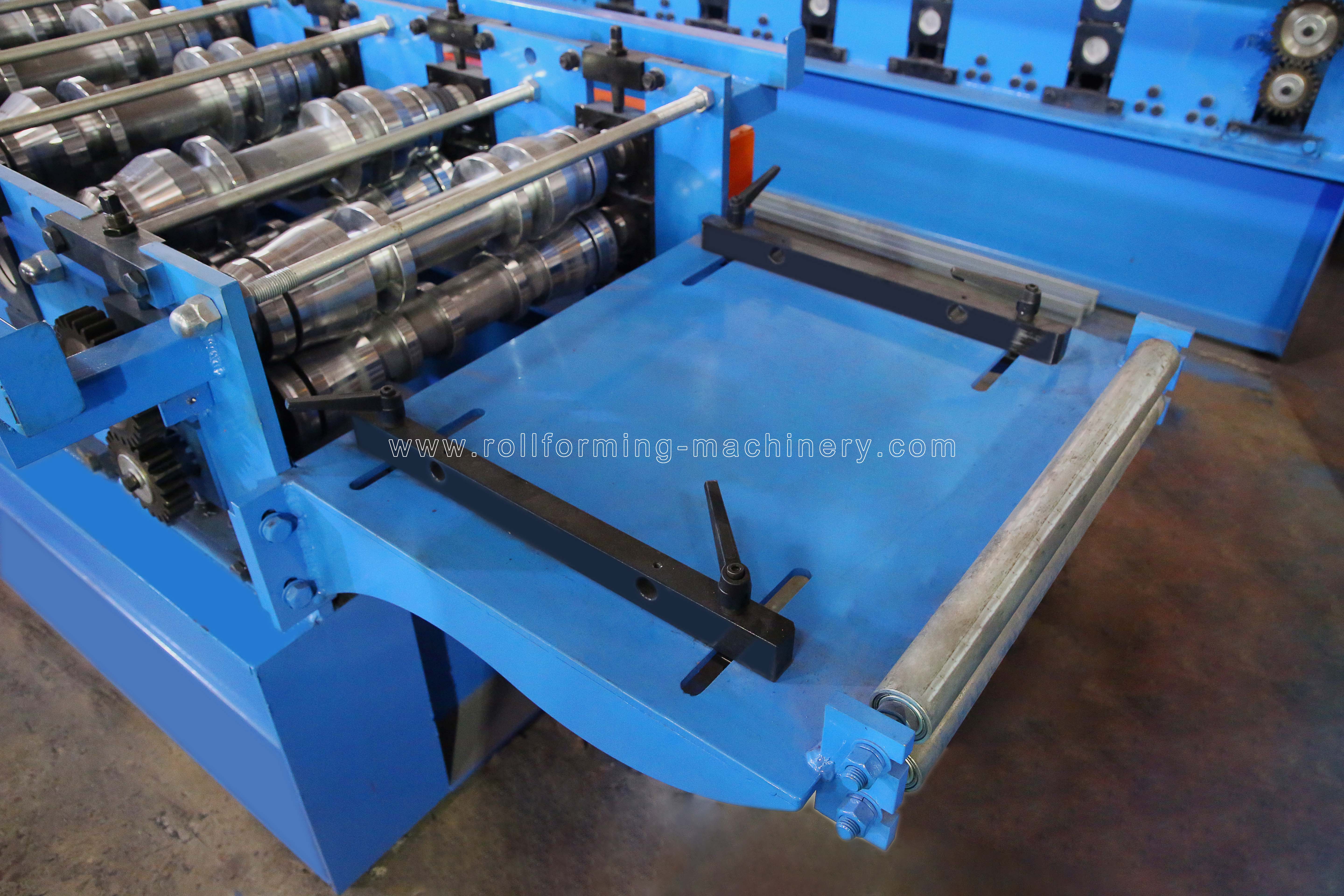

อุปกรณ์ให้อาหาร

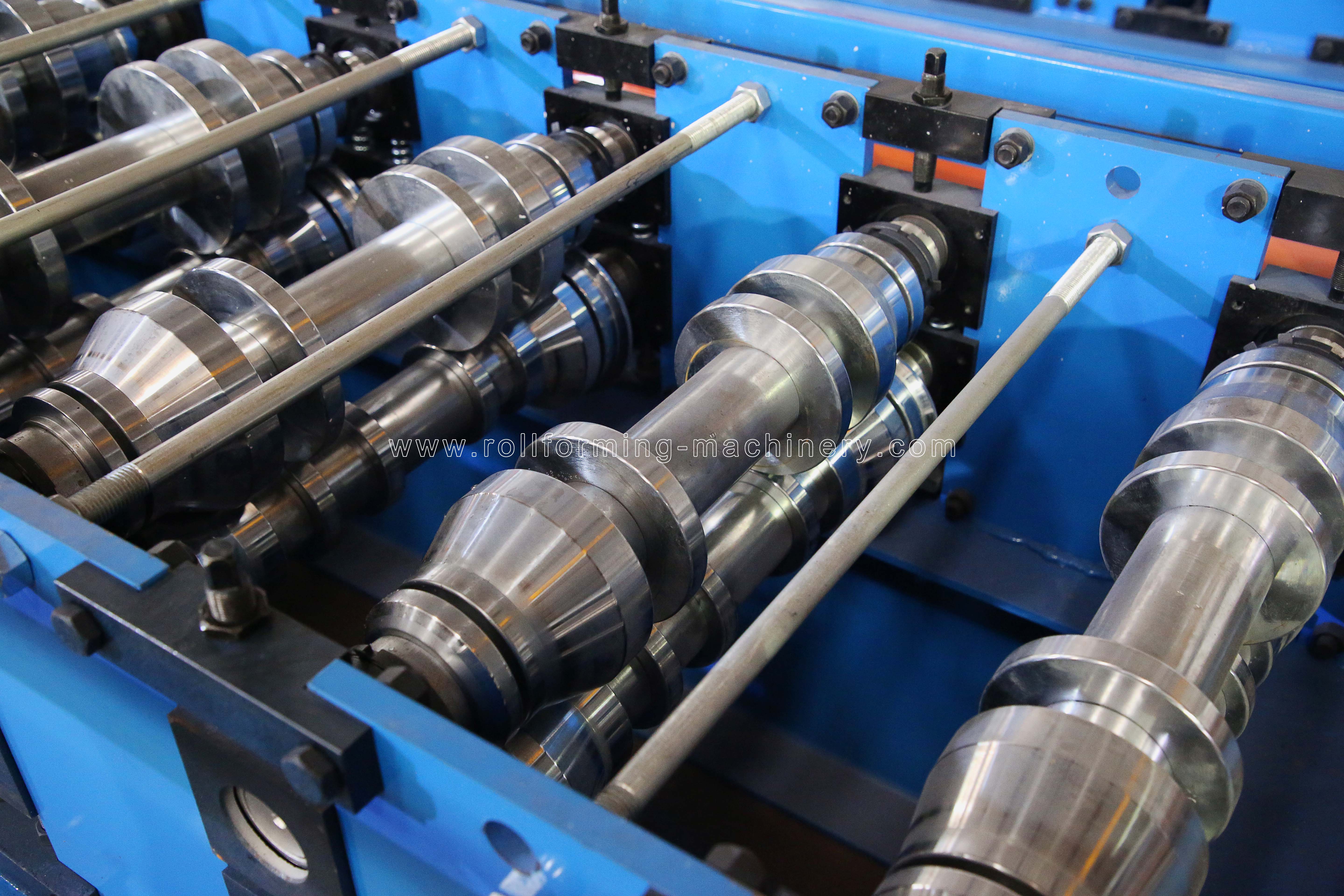

ม้วนหลัก โรงขึ้นรูป

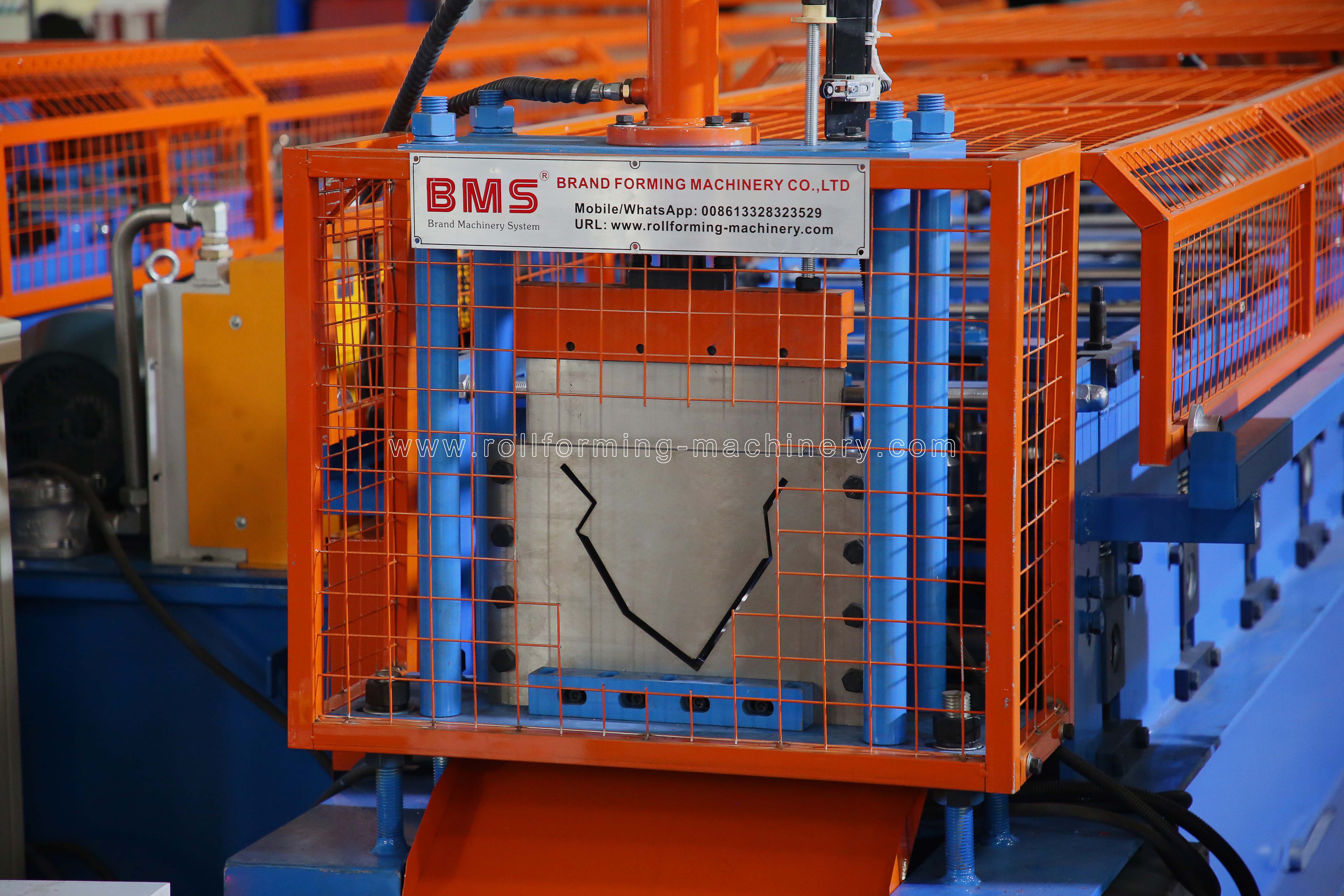

เครื่องตัดโพสต์

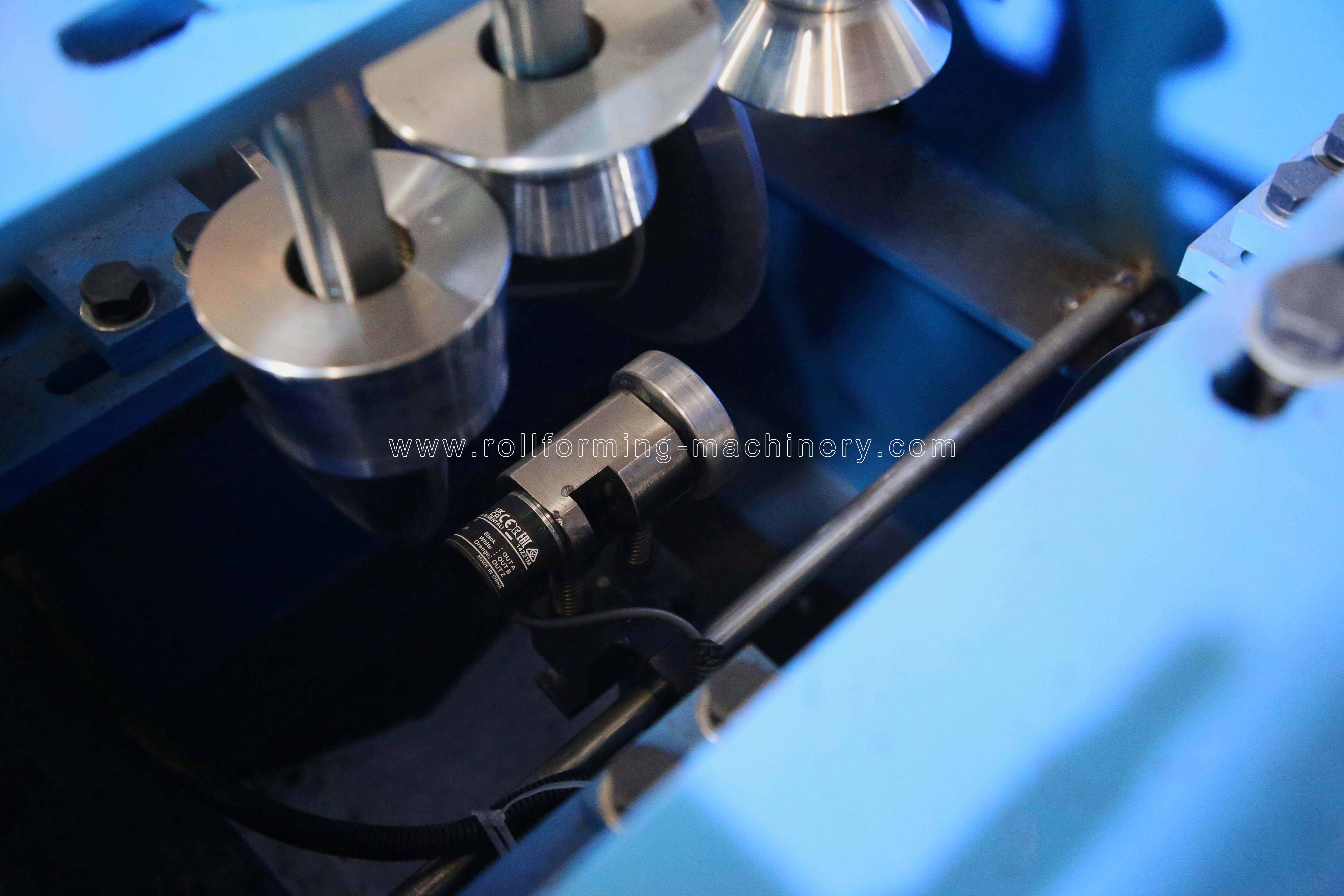

ตัวเข้ารหัส

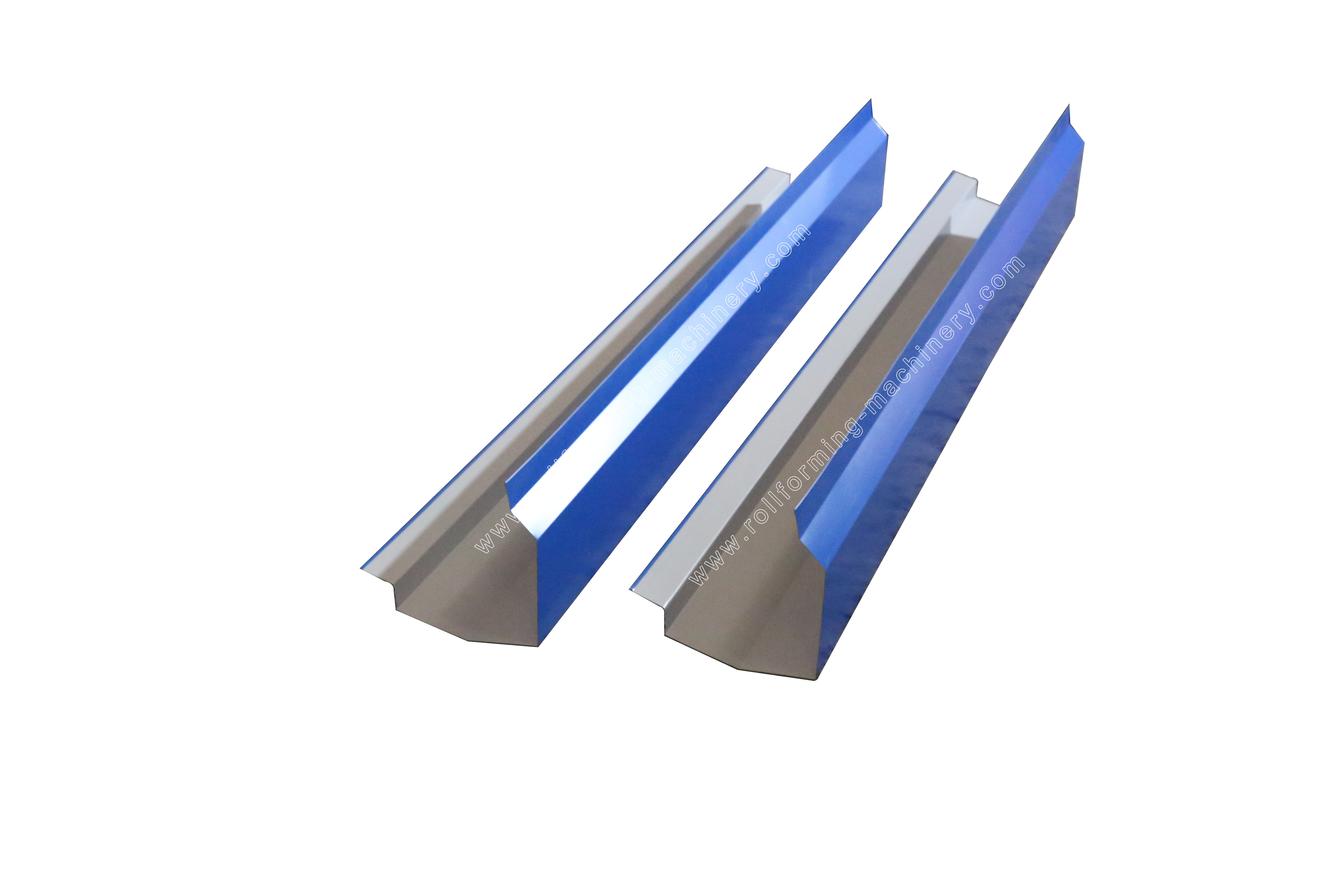

ผลิตภัณฑ์ที่ผลิตด้วยเครื่องจักร
