ภาพรวมเครื่องขึ้นรูปม้วน Purlin

ประสิทธิภาพและความแม่นยำมีความสำคัญในการพัฒนาการก่อสร้างและการผลิตที่ เครื่องขึ้นรูปม้วนแป ปรากฏขึ้นและเปลี่ยนแปลงการผลิตโลหะอย่างมีนัยสำคัญ

บล็อกนี้จะอธิบายพื้นฐานของเครื่องขึ้นรูปม้วนแป รวมถึงความหมายของเครื่องจักรเหล่านี้ คุณสมบัติที่ขาดไม่ได้ วิธีการทำงาน และโครงการที่ผลิต

เครื่องขึ้นรูป Purlin Roll คืออะไร?

โดยที่แกนหลัก เครื่องขึ้นรูปม้วนแปจะเปลี่ยนแผ่นโลหะให้เป็นแป ซึ่งเป็นส่วนประกอบโครงสร้างที่สำคัญที่ใช้ในหลังคาและโครงอาคารเครื่องจักรเหล่านี้จะดัดโลหะอย่างพิถีพิถัน (โดยปกติจะเป็นเหล็ก) ให้เป็นโปรไฟล์เฉพาะ (รูปทรง C, Z หรือ U) ผ่านลูกกลิ้งผลิตภัณฑ์ขั้นสุดท้ายมีความจำเป็นสำหรับการรองรับและรักษาเสถียรภาพของระบบหลังคา โดยเฉพาะในอาคารอุตสาหกรรมและอาคารพาณิชย์ขนาดใหญ่

3 ประเภทหลัก: เครื่องขึ้นรูปม้วน Purlin C, Z, U

เครื่องขึ้นรูปม้วนแป C, Z และ U เหมาะกับโครงการก่อสร้างที่แตกต่างกัน รวมถึงประเภทของน้ำหนักที่โครงสร้างจะรับ ระยะห่างระหว่างส่วนรองรับ และความง่ายในการติดตั้งที่จำเป็น

1. เครื่องขึ้นรูปม้วน C Purlin

เครื่องซีแป ได้รับการออกแบบมาเพื่อผลิตชิ้นส่วนรูปตัว C ได้อย่างมีประสิทธิภาพการออกแบบและเทคโนโลยีที่อยู่เบื้องหลังเครื่องจักรเหล่านี้ช่วยให้สามารถผลิตได้อย่างรวดเร็วโดยไม่สูญเสียความแม่นยำ

• ความยืดหยุ่น: เครื่องแป C จำนวนมากมีการตั้งค่าความกว้างและความสูงที่ปรับได้ ทำให้สามารถผลิตแป C ในขนาดต่างๆ ได้โดยไม่จำเป็นต้องเปลี่ยนเครื่องมือม้วน

• ระบบอัตโนมัติ: เครื่องจักรเหล่านี้มักมาพร้อมกับระบบควบคุมอัตโนมัติเต็มรูปแบบ รวมถึงตัวควบคุมลอจิกแบบโปรแกรมได้ (PLC) ซึ่งช่วยให้สามารถควบคุมพารามิเตอร์การผลิต เช่น ความยาว ปริมาณ และรูปแบบการเจาะได้อย่างแม่นยำ

• ความเร็วและประสิทธิภาพ: ออกแบบมาเพื่อการทำงานที่ความเร็วสูง เครื่องขึ้นรูปม้วนแปแบบ C สามารถผลิตแปจำนวนมากได้อย่างรวดเร็ว ซึ่งช่วยลดระยะเวลารอคอยของโครงการได้อย่างมาก

2. เครื่องขึ้นรูปม้วน Z Purlin

เครื่องแป Z เชี่ยวชาญในการผลิตส่วนรูปตัว Z ซึ่งขึ้นชื่อในด้านความสามารถในการรองรับโครงสร้างที่มากขึ้น โดยเฉพาะสำหรับงานมุงหลังคา

• ความยืดหยุ่นในการออกแบบ: เช่นเดียวกับเครื่องแปแบบ C เครื่องแปแบบ Z สามารถปรับเปลี่ยนเพื่อผลิตแปแบบ Z ขนาดต่างๆ ได้ เพื่อรองรับความต้องการด้านโครงสร้างที่หลากหลาย

• คุณสมบัติขั้นสูง: เครื่องแป Z จำนวนมากมีคุณสมบัติต่างๆ เช่น การเจาะรูล่วงหน้าและการตัดเบื้องต้น ซึ่งจะเตรียมแถบโลหะก่อนการขึ้นรูป ช่วยลดเวลาในการปรับโพสต์คัตเตอร์ และไม่ต้องมีการตัดของเสีย

• ความทนทาน: เครื่องจักรเหล่านี้ถูกสร้างขึ้นเพื่อให้ทนทานต่อการใช้งานหนัก โดยมีโครงสร้างที่แข็งแกร่งและส่วนประกอบที่ออกแบบมาเพื่ออายุการใช้งานที่ยาวนานและประสิทธิภาพที่สม่ำเสมอภายใต้สภาวะทางอุตสาหกรรม

3. เครื่องขึ้นรูปม้วน U Purlin

เครื่องแปยู ผลิตส่วนรูปตัว U หรือช่อง นำเสนอโซลูชั่นที่หลากหลายสำหรับความต้องการในการก่อสร้างที่หลากหลาย

• ความเก่งกาจ: เครื่องแป U มีความโดดเด่นในด้านความอเนกประสงค์ ไม่เพียงแต่ในขนาดของแปที่สามารถผลิตได้ แต่ยังในการใช้งานในสถานการณ์การก่อสร้างที่แตกต่างกันอีกด้วย

• การปรับแต่ง: สามารถติดตั้งเครื่องมือม้วนแบบกำหนดเองได้เพื่อรองรับความต้องการโปรไฟล์เฉพาะ ทำให้เหมาะสำหรับโครงการเฉพาะทาง

• ประสิทธิภาพการดำเนินงาน: ด้วยตัวเลือกสำหรับการทำงานแบบแมนนวล กึ่งอัตโนมัติ หรืออัตโนมัติเต็มรูปแบบ เครื่องแป U ได้รับการออกแบบมาเพื่อประสิทธิภาพสูงสุดรุ่นขั้นสูงอาจมีอินเทอร์เฟซหน้าจอสัมผัสเพื่อให้ใช้งานและปรับแต่งได้ง่าย

คุณสมบัติและคุณประโยชน์ของเครื่องขึ้นรูป Purlin Roll

เครื่องขึ้นรูปม้วน Purlin เป็นส่วนสำคัญในการก่อสร้างสมัยใหม่ โดยนำเสนอการผสมผสานระหว่างนวัตกรรมทางเทคโนโลยีและฟังก์ชันการทำงานที่ใช้งานได้จริง

คุณสมบัติ:

1. ความเร็วในการผลิตสูง

เครื่องจักรสามารถผลิตแปด้วยความเร็วสูงสุด 25 เมตรต่อนาที

2. การออกแบบโมดูลาร์ขั้นสูง

รับประกันความสามารถในการเปลี่ยนชิ้นส่วนในอัตราสากลที่สูง และลดความยุ่งยากในการบำรุงรักษา

3. เทคโนโลยีการควบคุมอัตโนมัติ

นำเสนอการตั้งค่าอัตโนมัติเพื่อความแม่นยำและประสิทธิภาพสูง พร้อมการโต้ตอบระหว่างคนกับเครื่องจักรที่ยอดเยี่ยม

4. ตัวเลือกข้อมูลจำเพาะที่หลากหลาย

ให้การควบคุมทางไฟฟ้าสำหรับข้อกำหนดการผลิตต่างๆ รวมถึงการป้อนและตัดอัตโนมัติ

5. การดำเนินงานที่เป็นมิตรต่อสิ่งแวดล้อม

กระบวนการผลิตไม่ปล่อยความร้อน คาร์บอน หรือก๊าซที่เป็นอันตราย

6. การใช้งานทางอุตสาหกรรมในวงกว้าง

เหมาะสำหรับสถานที่ที่หลากหลาย เช่น โรงงาน โกดัง และห้องนิทรรศการ

ประโยชน์:

1. เพิ่มประสิทธิภาพ

ความสามารถในการผลิตที่รวดเร็วช่วยให้สามารถตอบสนองกำหนดการก่อสร้างที่จำกัดและมีความต้องการสูง

2. ค่าบำรุงรักษาต่ำ

การออกแบบแบบโมดูลาร์และความสามารถในการเปลี่ยนชิ้นส่วนได้ช่วยลดเวลาและค่าใช้จ่ายในการบำรุงรักษา

3. เพิ่มความแม่นยำในการผลิต

ระบบอัตโนมัติและเทคโนโลยีการควบคุมที่แม่นยำช่วยให้มั่นใจในคุณภาพและความแม่นยำของมิติที่สม่ำเสมอในแป

4. ความยืดหยุ่นในการผลิต

ความสามารถในการเลือกข้อมูลจำเพาะที่แตกต่างกันได้ทันทีนั้นสามารถตอบสนองความต้องการในการก่อสร้างที่ปรับแต่งเองได้โดยไม่ต้องกำหนดค่าใหม่ด้วยตนเอง

5. การผลิตที่ยั่งยืน

ลักษณะที่เป็นมิตรต่อสิ่งแวดล้อมของเครื่องจักรสอดคล้องกับแนวทางปฏิบัติในการก่อสร้างที่ยั่งยืน โดยเสนอทางเลือกการผลิตที่เป็นมิตรกับสิ่งแวดล้อมมากขึ้น

6. การใช้งานที่หลากหลาย

ใช้งานได้ในสภาพแวดล้อมการก่อสร้างที่หลากหลาย เพิ่มประโยชน์ใช้สอยของเครื่องจักรและมูลค่าทั่วทั้งโครงการ

เครื่องขึ้นรูป Purlin Roll ทำงานอย่างไร

เครื่องขึ้นรูปม้วนแปได้รับการออกแบบสำหรับการทำงานอย่างต่อเนื่องและเป็นอัตโนมัติ ทำให้มั่นใจในประสิทธิภาพสูง คุณภาพของผลิตภัณฑ์ที่สม่ำเสมอ และความจำเป็นขั้นต่ำในการแทรกแซงด้วยตนเองนี่เป็นสิ่งสำคัญสำหรับความแม่นยำในการผลิตขนาดใหญ่

1. เครื่องถอดรหัส

เครื่อง decoiler จะคลายวัสดุโลหะที่ขด (โดยปกติจะเป็นเหล็ก) และป้อนเข้าไปในเครื่อง

2. อุปกรณ์แนะนำการให้อาหาร

หลังจากการคลายเกลียว แผ่นโลหะจะเข้าสู่อุปกรณ์นำทางการป้อน ซึ่งจะจัดแนวแผ่นโลหะให้ถูกต้องก่อนที่จะเข้าสู่โรงรีดขึ้นรูปหลัก

3. อุปกรณ์เจาะ

อุปกรณ์เจาะจะมาถัดไปหากการออกแบบแปต้องใช้รูสำหรับสลักเกลียวหรือตัวยึดอื่นๆอุปกรณ์นี้เจาะรูตามตำแหน่งที่กำหนดด้วยความแม่นยำในสายการผลิตการขึ้นรูปม้วนบางสาย การเจาะสามารถรวมเข้ากับกระบวนการขึ้นรูปม้วนหรือดำเนินการเป็นการดำเนินการก่อนการเจาะแยกต่างหาก

4. โรงรีดขึ้นรูป

ส่วนประกอบหลักของสายการผลิตคือโรงรีดขึ้นรูปซึ่งประกอบด้วยลำดับของสถานีที่มีลูกกลิ้งคู่ลูกกลิ้งเหล่านี้จะค่อยๆ ขึ้นรูปแผ่นโลหะแบนให้เป็นโปรไฟล์แปที่ต้องการ (รูปทรง C, Z หรือ U)จำนวนสถานีที่แน่นอนจะแตกต่างกันไปขึ้นอยู่กับความซับซ้อนของโปรไฟล์และความหนาของวัสดุ

5. ระบบ PLC (ตัวควบคุมลอจิกแบบโปรแกรมได้)

ระบบ PLC ควบคุมการทำงานทั้งหมด ตั้งแต่การป้อนไปจนถึงการตัดช่วยให้มั่นใจได้ว่าส่วนประกอบทั้งหมดทำงานสอดคล้องกันและเป็นไปตามข้อกำหนดที่ตั้งโปรแกรมไว้ เช่น ความยาว จำนวนชิ้น และรูปแบบการเจาะ

6. อุปกรณ์ตัดหลังไฮดรอลิก

เมื่อโลหะขึ้นรูปเป็นรูปแป อุปกรณ์หลังการตัดไฮดรอลิกจะเล็มแถบโลหะต่อเนื่องให้มีความยาวตามความต้องการที่ตั้งไว้ขั้นตอนนี้เกิดขึ้นหลังจากกระบวนการขึ้นรูปม้วน ดังนั้นคำว่า 'หลังการตัด'

7. ออกจากชั้นวาง

จากนั้นแปที่เสร็จแล้วจะถูกย้ายไปยังชั้นวางทางออกเพื่อรวบรวมและพร้อมสำหรับการมัดรวม การจัดเก็บ หรือการขนส่งชั้นวางทางออกบางแห่งอาจมีระบบคัดแยกหรือซ้อนอัตโนมัติเพื่อจัดระเบียบแปที่เสร็จแล้วอย่างมีประสิทธิภาพ

โครงสร้างแปโดยเครื่องขึ้นรูปม้วนแป

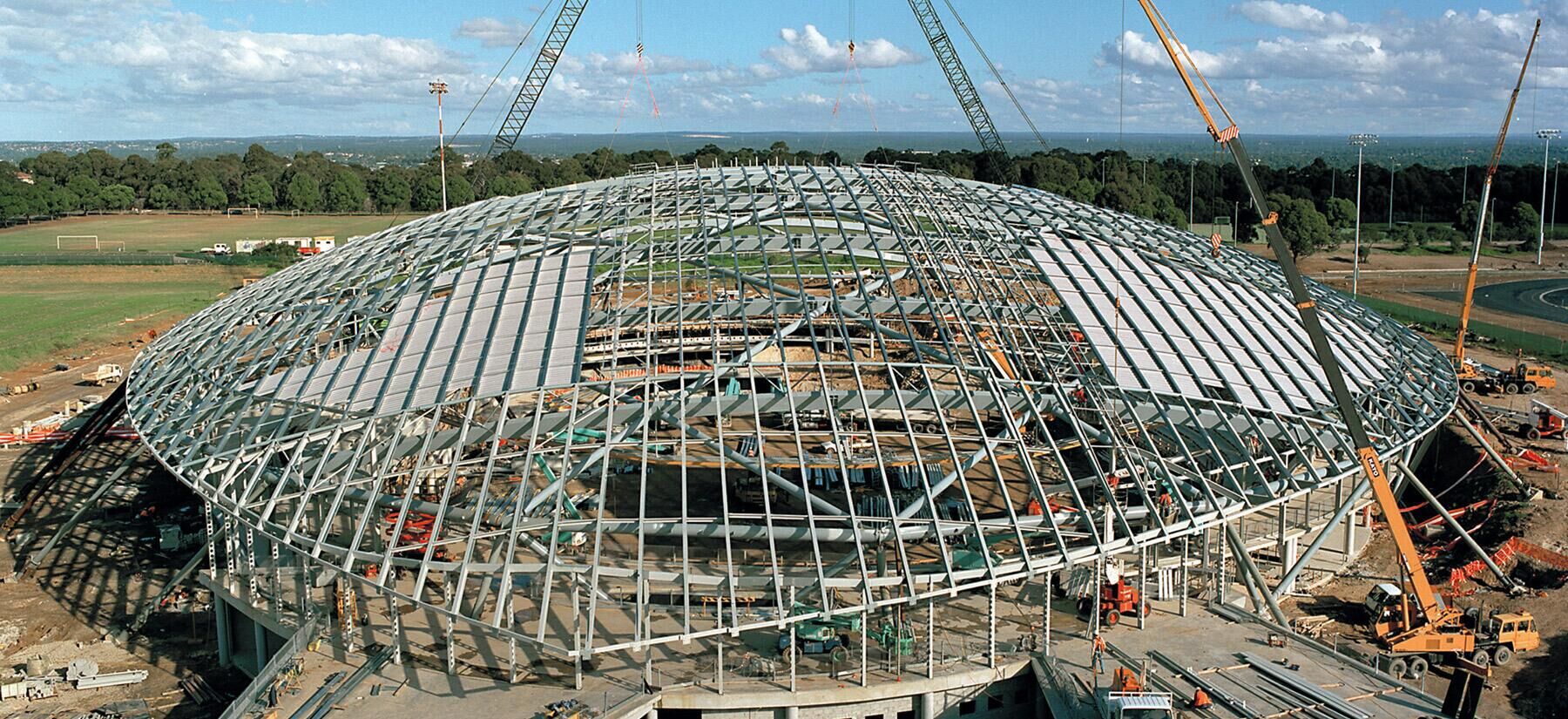

สำหรับโครงการ TATA BLUESCOPE STEEL ในอินเดีย

เครื่องขึ้นรูปม้วนแปส่งแปคุณภาพสูงอย่างรวดเร็วและแม่นยำ ทำให้เป็นสิ่งที่ขาดไม่ได้ในการก่อสร้างสมัยใหม่พร้อมที่จะยกระดับโครงการก่อสร้างของคุณด้วยประสิทธิภาพและความแม่นยำของเครื่องขึ้นรูปม้วนแป BMS แล้วหรือยัง? ติดต่อเราวันนี้ เพื่อค้นหาโซลูชันที่ปรับแต่งตามความต้องการของคุณ
