คู่มือผู้เริ่มต้นใช้งานสายการผลิตแผงแซนวิชขนแร่

ประสิทธิภาพ ความทนทาน และฉนวนมีความสำคัญในการก่อสร้างและการผลิตผลิตภัณฑ์หนึ่งที่ทำเครื่องหมายในช่องเหล่านี้ทั้งหมดคือแผงแซนวิชขนแร่แผงเหล่านี้ได้รับการยอมรับอย่างกว้างขวางถึงคุณสมบัติเป็นฉนวนความร้อนและเสียงที่ดีเยี่ยม ทำให้เป็นสิ่งที่ขาดไม่ได้ในการใช้งานต่างๆ รวมถึงโรงงานอุตสาหกรรม อาคารพาณิชย์ และที่อยู่อาศัย

บล็อกนี้จะแนะนำพื้นฐานของ สายการผลิตแผงแซนวิชขนแร่ และเครื่องจักร

แนะนำแผงแซนด์วิชขนแร่

แผงแซนวิชขนแร่ประกอบด้วยแผ่นโครงสร้างสองชั้นพร้อมฉนวนขนแร่อยู่ระหว่างนั้นขนแร่ที่ทำจากหินบะซอลต์หรือตะกรันเป็นที่รู้จักในด้านความต้านทานไฟ ฉนวนกันความร้อน และความสามารถในการเก็บเสียงแผงเหล่านี้มีความหลากหลาย ประหยัดพลังงาน และยั่งยืน ทำให้เป็นที่นิยมในโครงการก่อสร้างสมัยใหม่

กระบวนการทำงานของสายการผลิตแผงแซนวิชขนแร่

1. ระบบคลายเกลียว

ขั้นตอนแรกนี้เกี่ยวข้องกับการคลี่คลายขดลวดโลหะ ซึ่งเป็นวัสดุหลักสำหรับแผงแซนวิชเครื่องคลายคอยล์ไฮดรอลิกจะป้อนแผ่นโลหะเข้าสู่สายการผลิตอย่างราบรื่น ช่วยให้มั่นใจได้ถึงการจ่ายที่สม่ำเสมอและควบคุมได้

2. ระบบการขึ้นรูปม้วน

การขึ้นรูปม้วน คือจุดที่แผ่นเมทัลชีทขึ้นรูปจริงให้ได้รูปทรงที่ต้องการ

3. ระบบการให้อาหารขนแร่/EPS Board

ประกอบด้วย Board Conveyor & Lifter, เครื่องตัดบอร์ด และ Intersection & Angle Conveyor โดยตัดวัสดุขนแร่ตามความหนาของแผงแซนวิช และจ่ายให้กับอุปกรณ์อย่างต่อเนื่อง

4. ระบบกาว (กาว)

เป็นอุปกรณ์เคลือบกาวประเภทหนึ่งมีให้เลือกหลายประเภท เช่น เคลือบไฮบริดและสเปรย์รุ่นไฮบริดมีการใช้กันอย่างแพร่หลายทั่วโลกเนื่องจากมีราคาไม่แพงและทนทานการเคลือบสเปรย์สามารถประหยัดปริมาณกาวที่ปล่อยออกมาและการใช้งาน ในขณะที่ราคาจะสูงกว่าเล็กน้อย

5. ระบบเคลือบบัตร

รูปร่างของแผงแซนวิชเกิดขึ้นจากการใช้แรงดันและอุณหภูมิคงที่กับแผ่นเหล็กด้านบนและด้านล่างที่เคลือบด้วยกาวเมื่อเปรียบเทียบกับระบบสายพานลำเลียงคู่ อุปกรณ์เคลือบของระบบลูกกลิ้งยางมีการใช้พลังงานต่ำกว่า ราคาต่ำกว่า และรักษาความเรียบของผลิตภัณฑ์ได้ดี

6. ระบบตัด

ระบบตัดที่ตัดแผงแซนวิชที่ผลิตโดยเครื่องเคลือบตามความยาวที่ผู้ใช้ต้องการโดยใช้เลื่อยสายพานการตัดประเภทต่างๆ เช่น การตัดล้อและการตัดเลื่อยวงเดือน ได้รับการพัฒนาเพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน

7. ระบบควบคุม PLC

บริษัทของเราใช้ระบบควบคุมอุตสาหกรรมรุ่นใหม่ล่าสุด พารามิเตอร์การผลิตอินพุตหลังจากที่ระบบควบคุมอุตสาหกรรมสามารถดำเนินการตัดความยาว การผลิตเชิงปริมาณ เช่น กระบวนการ สายการผลิตควบคุมผู้ปฏิบัติงาน และแก้ไขพารามิเตอร์ควบคุม และสถานะการทำงานของอุปกรณ์ตรวจสอบแบบเรียลไทม์ , พารามิเตอร์การทำงานและการบ่งชี้ข้อผิดพลาด ฯลฯ

ระบบมีข้อดีคือใช้งานง่าย มีเสถียรภาพ ประหยัดพลังงาน และรักษาสิ่งแวดล้อมส่วนประกอบของระบบนี้ใช้แบรนด์ไต้หวันและแบรนด์ดังระดับนานาชาติ มีความน่าเชื่อถือสูงและค่าบำรุงรักษาต่ำ

8. ออกจากชั้นวาง

จากนั้นแผงที่เสร็จแล้วจะถูกส่งไปยังชั้นวางทางออกชั้นวางเหล่านี้ยึดแผงก่อนที่จะเคลื่อนย้ายไปยังขั้นตอนการผลิตถัดไปหรือเตรียมการขนส่งโดยทั่วไปแล้ว จะใช้ชั้นวาง 2 ชั้นเพื่อปรับปรุงกระบวนการจัดการ

ส่วนประกอบของสายการผลิตแผงแซนวิชขนแร่

ส่วนประกอบหลายชิ้นทำงานร่วมกันเพื่อเปลี่ยนวัตถุดิบให้เป็นแผงแซนวิชขนแร่คุณภาพสูง แผงฉนวนที่เหมาะสำหรับการใช้งานในการก่อสร้างที่หลากหลาย

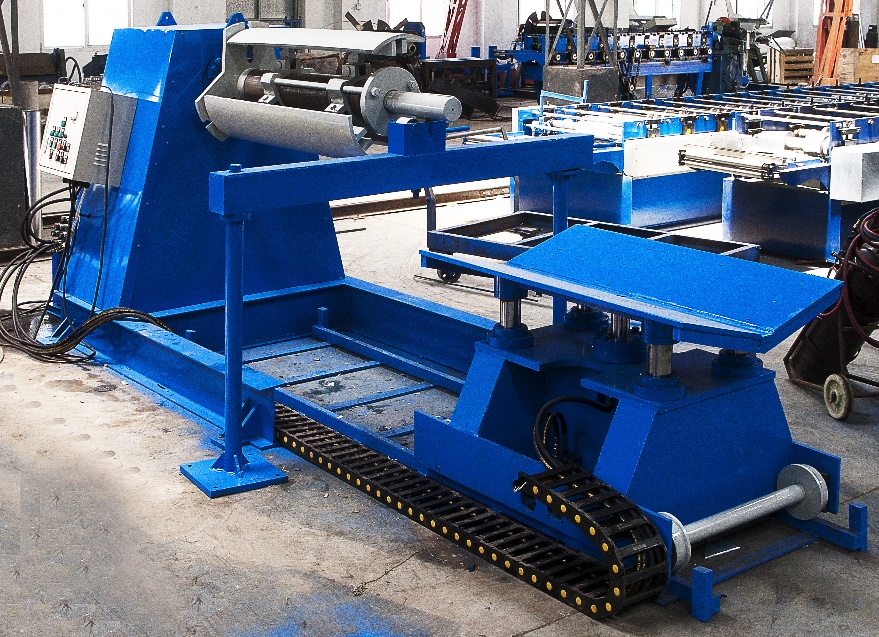

เครื่องถอดรหัสไฮดรอลิก

อุปกรณ์นี้ใช้พลังงานไฮดรอลิกเพื่อคลายม้วนเหล็กหรืออลูมิเนียมได้อย่างราบรื่น เพื่อให้มั่นใจว่าโลหะจะป้อนเข้าสู่สายการผลิตโดยไม่พันกันหรือเสียหายทำให้มีอุปทานแผ่นโลหะสำหรับสายการผลิตอย่างต่อเนื่อง

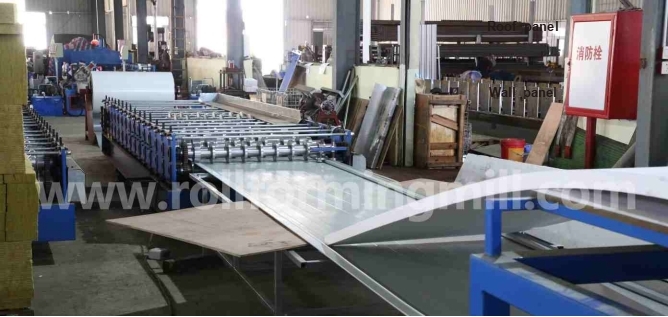

ระบบการขึ้นลอนหลังคา/ผนัง

เครื่องขึ้นรูปม้วนจะค่อยๆ ดัดแผ่นโลหะให้เป็นรูปทรงสุดท้าย

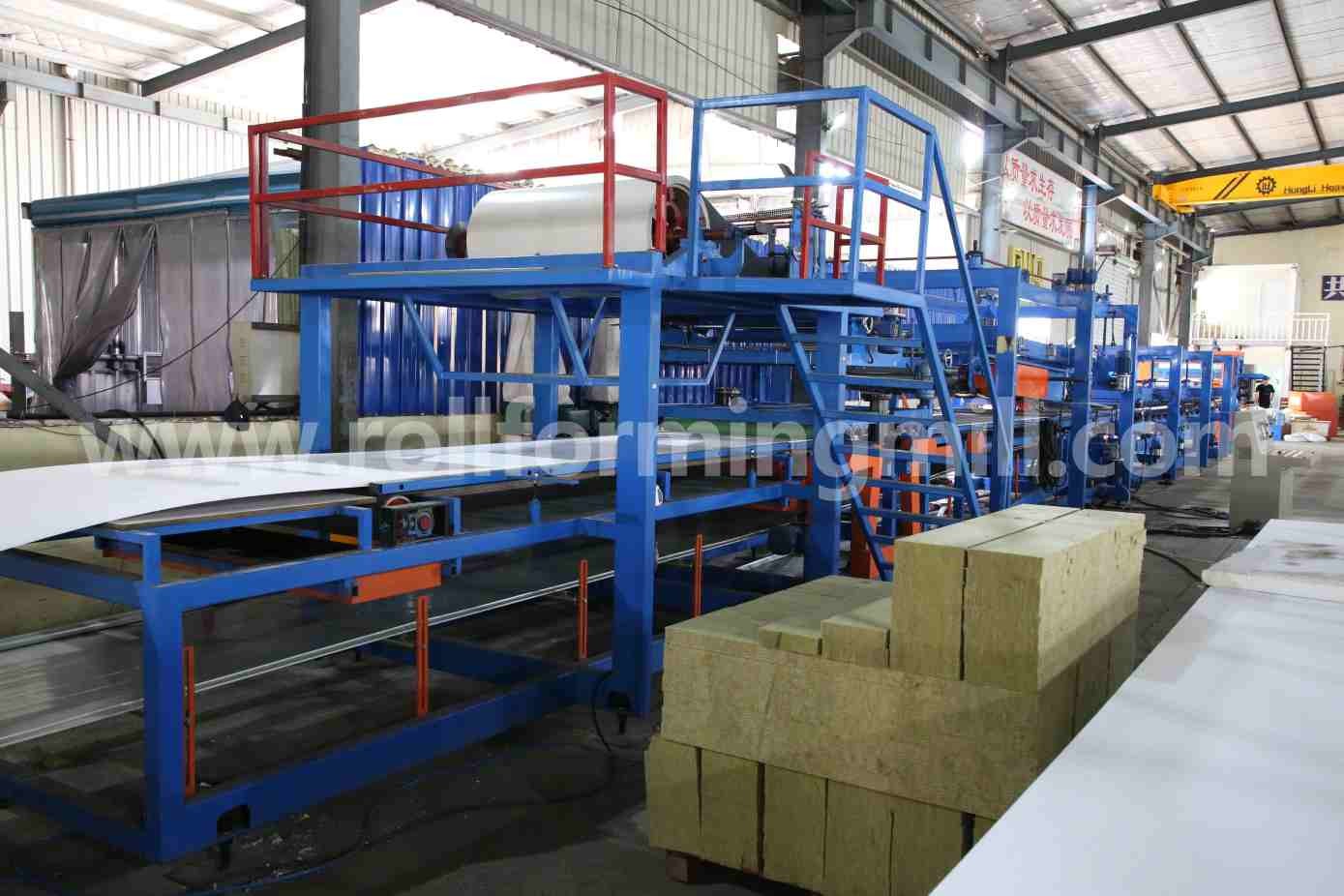

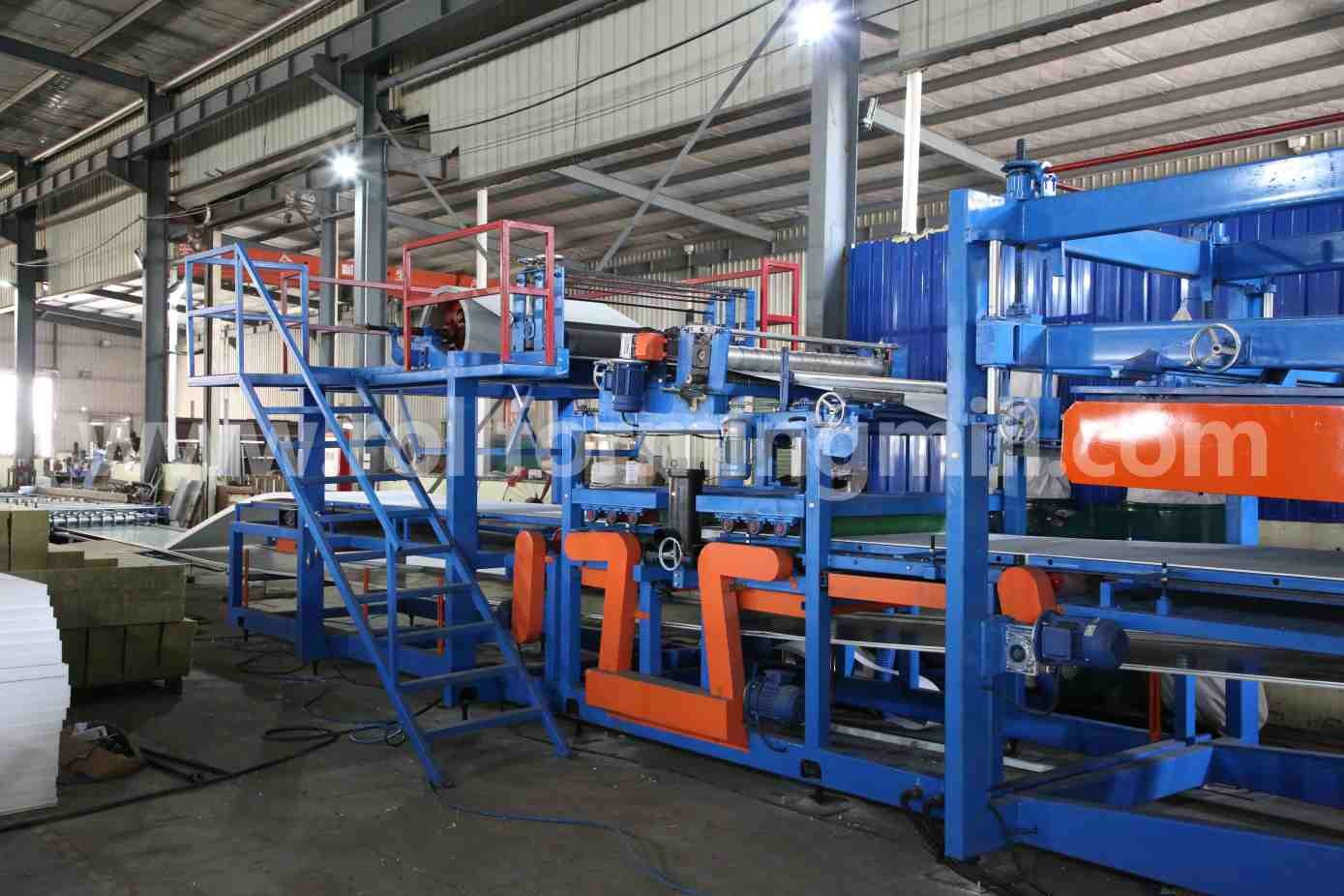

เครื่องเคลือบแผงแซนวิชพร้อมเครื่องขึ้นรูปแผ่นด้านล่าง

อุปกรณ์ให้อาหารและเครื่องขึ้นรูปแผ่นด้านล่าง

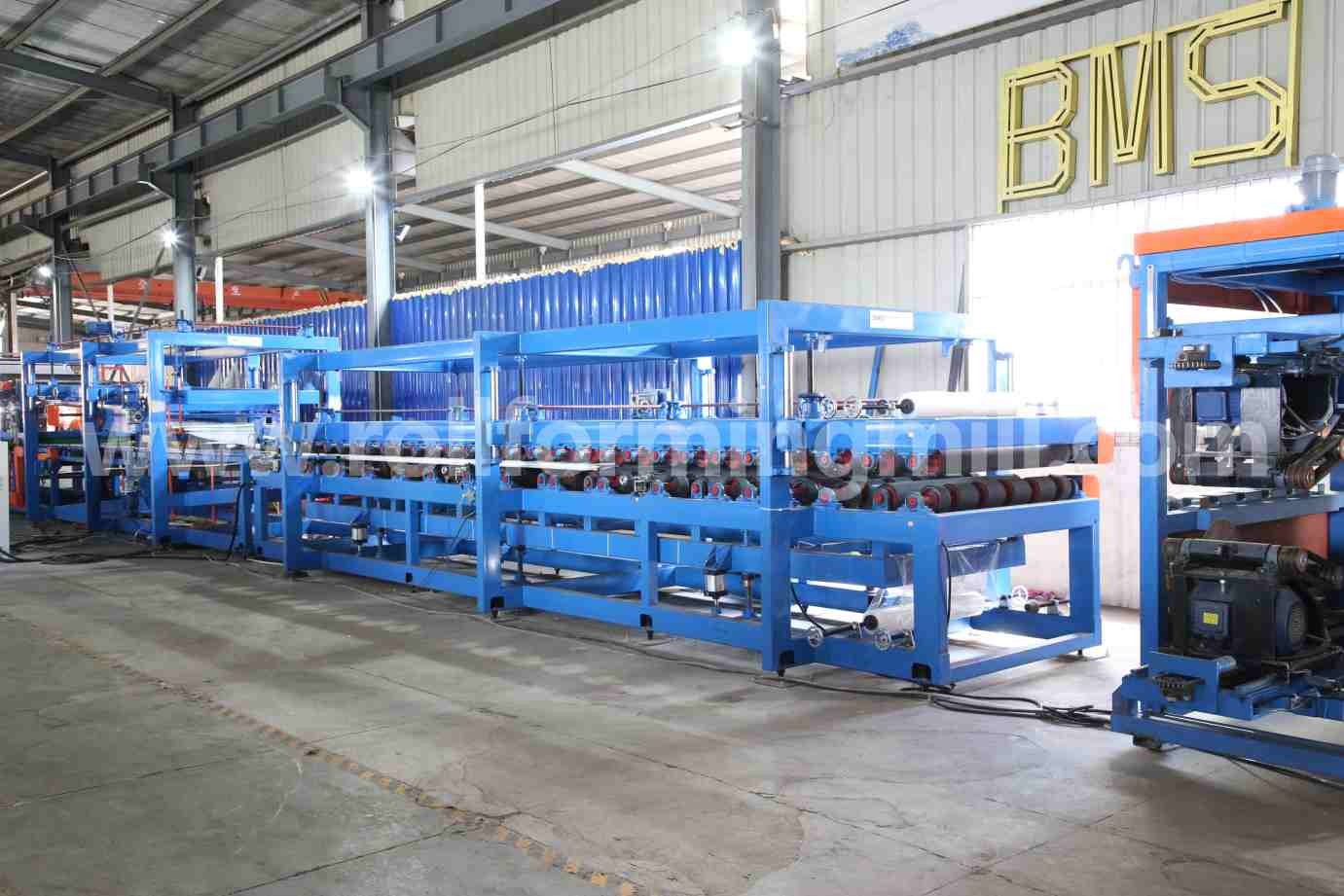

เครื่องเคลือบแผงแซนวิช

เครื่องเคลือบแผงแซนวิชขนหินจะปรับระบบแรงดันและระบบทำความร้อนให้อยู่ในสถานะที่เหมาะสม โดยวางซ้อนวัสดุแผงแซนวิชขนหินที่ต้องเชื่อมเข้าด้วยกันต่อจากนั้น เครื่องเคลือบบัตรจะดำเนินการ 'กด' และ 'ให้ความร้อน' เพื่อทำให้การยึดเกาะระหว่างวัสดุเหล่านี้แน่นหนายิ่งขึ้น

ในกระบวนการนี้ ระบบส่งกำลังจะเชื่อมโยงระบบแรงดันและระบบทำความร้อนเพื่อให้แน่ใจว่าวัสดุได้รับความร้อนและแรงดันที่สม่ำเสมอ

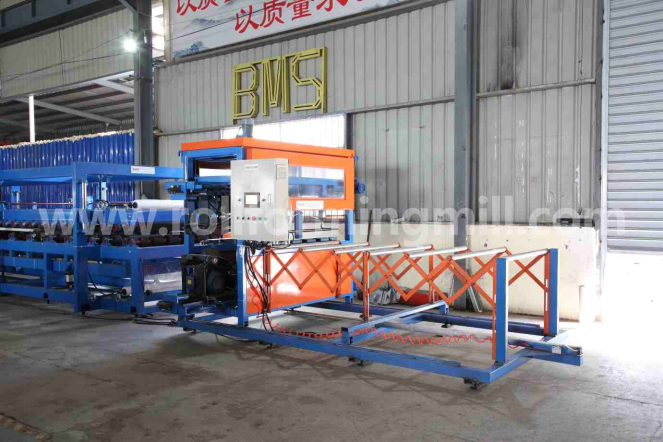

อุปกรณ์ตัดเลื่อย

ประเภทของการตัด：เลื่อยวงเดือน

กำลังไฟฟ้าที่ต้องการ：3 กิโลวัตต์ x 2

ความหนาของแผง：40มม. – 200มม

ความยาวของแผง：1200มม. – 30000มม

การเคลื่อนไหวของเครื่องตัด: 2000 มม. (ระยะกระบอกสูบ)

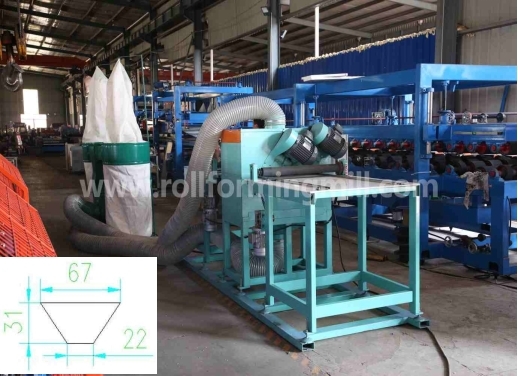

ด้วยอุปกรณ์ตัดรูปร่าง T

ตัดแผงแซนวิชขนหินอย่างแม่นยำตามขนาดรูปตัว T เฉพาะอุปกรณ์ประเภทนี้มักจะมาพร้อมกับใบเลื่อยตัดหรือล้อตัดแบบพิเศษ ซึ่งสามารถทำงานตัดได้อย่างมีประสิทธิภาพและแม่นยำ

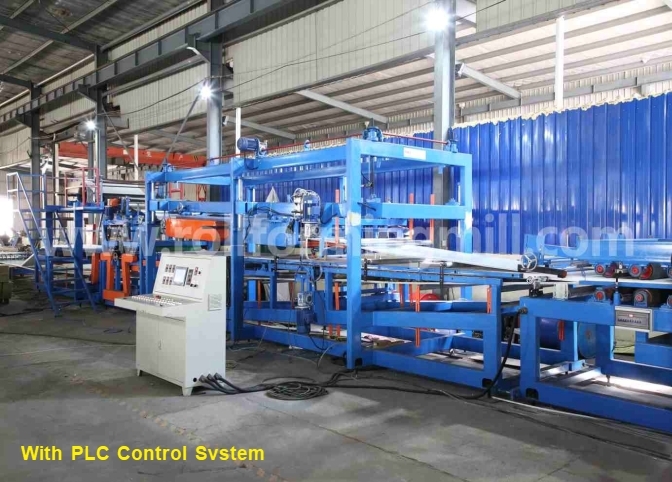

ระบบควบคุม PLC

1) ใช้เทคโนโลยีการควบคุม PLC เทคโนโลยีการปรับความเร็วความถี่ ตระหนักถึงการผลิตอัตโนมัติ

2) ระบบอินเตอร์เฟซระหว่างมนุษย์และเครื่องจักรที่เป็นมิตรสามารถกำหนดแบทช์ให้กับชิ้นงาน ความยาว ปริมาณ ฯลฯ

3) โหมดการทำงาน: หน้าจอสัมผัส + ปุ่ม

4) จำนวนตัวเข้ารหัสซึ่งมีฟังก์ชันการนับและการวัดความยาว

5) ใช้ PLC และอินเวอร์เตอร์ของ MITSUBISHI / SIEMENS / SCHNEIDER

จากรากฐานในเทคโนโลยีของเกาหลีใต้ไปจนถึงความสามารถในการผลิตแผงที่มีคุณสมบัติฉนวนกันความร้อนและการดูดซับเสียงที่ยอดเยี่ยม สายการผลิตแผงแซนวิชขนแร่ BMS มีความโดดเด่นในด้านทั้งการใช้ประโยชน์จากประเภทที่ไม่ต่อเนื่องเพื่อลดต้นทุนการลงทุนและเป็นไปตามมาตรฐานการทนไฟที่เข้มงวด

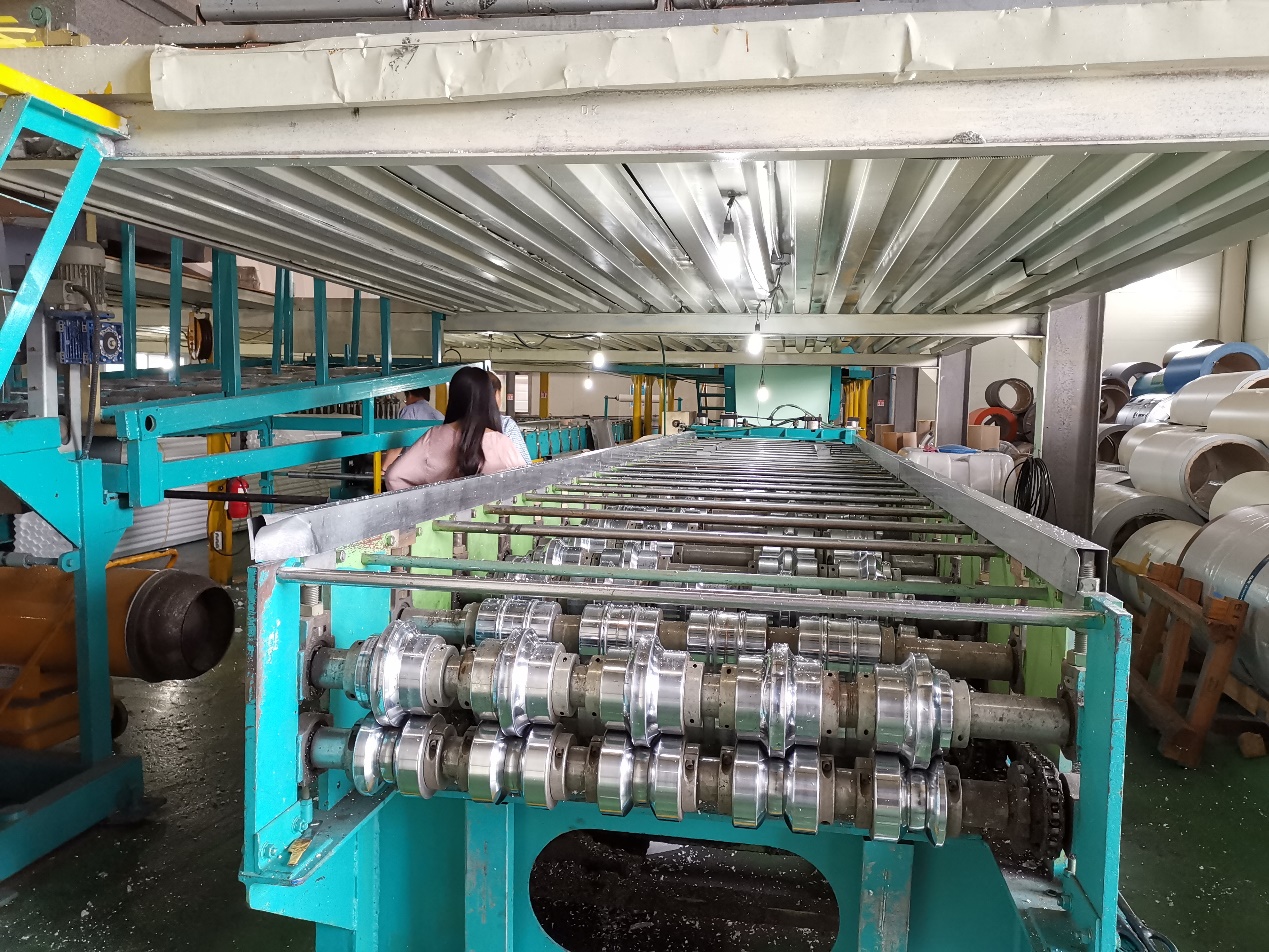

โครงการเกาหลีใต้

เราขอเชิญชวนให้คุณสอบถามข้อมูลหรือสนใจที่จะนำผลประโยชน์เหล่านี้มาสู่โครงการของคุณเรามาพูดคุยกันว่าเราจะทำงานร่วมกันเพื่อตอบสนองความต้องการด้านการก่อสร้างของคุณด้วยโซลูชั่นล้ำสมัยที่ BMS นำเสนอได้อย่างไร
