Magnetic Pan Brake (โฟลเดอร์โลหะแผ่น): คู่มือการขึ้นรูปกล่องและกระทะ

โรงงานแปรรูปทุกแห่งที่สัมผัสกับกล่องหุ้ม ท่อส่งลม หรือส่วนตกแต่งในที่สุดก็จะเกิดปัญหาคอขวดแบบเดียวกัน นั่นคือกล่องและกระทะที่ขึ้นรูปโดยกดเบรกแบบมาตรฐานจะจับอย่างเชื่องช้า หรือเบรกแบบนิ้วจะจับช้าๆ เบรกกระทะแบบแม่เหล็กถูกสร้างขึ้นมาเพื่อปิดช่องว่างนั้นโดยเฉพาะ โดยจะหนีบแผ่นด้วยสนามแม่เหล็กไฟฟ้าแทนการใช้นิ้วมือกล ซึ่งหมายความว่าไม่มีการเปลี่ยนแปลงแม่พิมพ์ระหว่างงานและกระบวนการพับ ซึ่งช่วยชดเชยวัสดุสำเร็จรูปได้มากกว่ามาก

บทความนี้จะแจกแจงรายละเอียดวิธีการทำงานของแพนเบรกแบบแม่เหล็ก โดยที่มันมีประสิทธิภาพเหนือกว่าฟิงเกอร์เบรกและเบรกแบบกด ความจุและหมายเลขข้อมูลจำเพาะมีความสำคัญจริง ๆ และคำถามที่ควรถามก่อนที่คุณจะวางเบรกที่โรงงาน

เบรกกระทะแม่เหล็กคืออะไร?

เบรก กระทะแบบแม่เหล็ก หรือที่รู้จักกันในชื่อ เบรกกล่องและกระทะ หรือ โฟลเดอร์โลหะแผ่นแม่เหล็กไฟฟ้า เป็นเครื่องดัดประเภทหนึ่งที่ดัดโลหะแผ่นโดยใช้แถบจับยึดแบบแม่เหล็กไฟฟ้า แทนที่จะเปลี่ยนส่วนนิ้วเพื่อล้างหน้าแปลนหรือด้านข้างของกล่อง สิ่งที่คุณต้องทำคือเปิดแคลมป์แม่เหล็ก วางตำแหน่งแผ่น และงอ

ประโยชน์หลักคือความสามารถในการจัดการเรขาคณิตได้อย่างอิสระ ไม่มีการใช้เครื่องมือนิ้วเข้ามาเกี่ยวข้อง ดังนั้นจึงสามารถใช้การตั้งค่าเดียวเพื่องอกระทะสี่ด้าน หน้าแปลนกลับ หรือปิดชายเสื้อได้

เบรกกระทะแม่เหล็กกับเบรกนิ้วกับเบรกกด

ร้านค้าหลายแห่งที่ใช้เบรกแบบกดหรือเบรกแบบนิ้วต่างสงสัยว่าแพนเบรกแบบแม่เหล็กเป็นทางเลือกแทนร้านหรือเป็นแบบเสริมกัน โดยปกติแล้วจะเป็นอย่างหลัง

• เบรกกด: เหมาะอย่างยิ่งสำหรับการโค้งงอตรงบนแผ่นเรียบ งานที่ต้องรับน้ำหนักสูงและงานที่ทำจากวัสดุหนา ต้องใช้เวลาในการติดตั้งเพื่อเปลี่ยนเครื่องมือและแม่พิมพ์ และรูปทรงกล่องที่ปิดทั้งสี่ด้านอาจเป็นเรื่องท้าทายในการผลิตโดยไม่มีช่องเปิด

• เบรกแบบนิ้ว: ใช้ในการผลิตรูปทรงกล่องและกระทะ โดยใช้นิ้วมือแยกกันเพื่อใช้เป็นแคลมป์รอบๆ ด้านข้างของชิ้นงาน ระบบนี้ทำงานได้ดี แต่ด้วยการเปลี่ยนแปลงรูปร่างทุกครั้ง การเคลื่อนไหวทางกายภาพของนิ้วจึงเป็นสิ่งจำเป็น

• เบรกกระทะแม่เหล็ก: ใช้สนามแม่เหล็กต่อเนื่องยึดทั้งแผ่น ระบบนี้ช่วยเพิ่มความสามารถในการรับน้ำหนักและความหนาเพื่อให้สามารถผลิตรูปทรงได้อย่างรวดเร็วและแม่นยำ

ประโยชน์ในทางปฏิบัติ: การใช้เบรกกระทะแบบแม่เหล็กเป็นส่วนเสริมของเบรกแบบกดสำหรับการใช้งานกล่องและกระทะที่มีส่วนผสมสูงและปริมาตรต่ำเป็นสิ่งที่สมเหตุสมผล แต่ไม่จำเป็นต้องทดแทนการดัดงอเกจที่หนักกว่า

เบรกกระทะแบบแม่เหล็กทำงานอย่างไร

ขั้นแรก ให้วางแผ่นงานไว้บนฐานเครื่องจักรและจัดให้อยู่ในแนวเดียวกับแบ็คเกจหรือเส้นเค้าโครง ผู้ปฏิบัติงานเปิดคานหนีบแม่เหล็กไฟฟ้า ทำให้แผ่นถูกยึดตามแนวโค้ง จากนั้นคานพับจะเริ่มหงายขึ้นและโค้งงอวัสดุไปเหนือขอบที่ยึดไว้ ทำให้เกิดมุมโค้งงอ หลังจากเสร็จสิ้นการโค้งงอ แม่เหล็กจะปิด แผ่นงานจะถูกย้ายตำแหน่งสำหรับการโค้งงอครั้งถัดไป และกระบวนการจะเริ่มต้นใหม่อีกครั้ง

เนื่องจากลำแสงจับยึดประกอบด้วยสนามแม่เหล็กต่อเนื่องมากกว่านิ้วมือแต่ละนิ้ว จึงเป็นไปได้ที่จะงอขอบทั้งสี่ของกระทะขึ้น สร้างชายเสื้อหรือหน้าแปลนโดยไม่ต้องเปลี่ยนสิ่งใดระหว่างการโค้งงอ

บทบาทของคานหนีบ

คาน หนีบ เป็นส่วนที่ทำให้เบรกกระทะแม่เหล็กแตกต่างจากโฟลเดอร์ประเภทอื่นๆ ทั้งหมด ลำแสงจะกระจายแรงเท่าๆ กันตลอดความยาวของแนวโค้ง ซึ่งเป็นสิ่งที่แคลมป์เชิงกลไม่สามารถทำได้ เนื่องจากสามารถบรรลุภารกิจสองประการ: ป้องกันการเกิดรอยช่องว่างนิ้ว และช่วยให้ขอบแผ่นยื่นออกมาเกินบริเวณจับยึดโดยไม่มีสิ่งกีดขวางใดๆ เลย ซึ่งเป็นวิธีการสร้างกล่องแบบปิด

แรงจับยึดจะวัดเป็นตันต่อเส้นตรงและเป็นพารามิเตอร์ที่สำคัญที่สุด เนื่องจากแรงจับยึดจะกำหนดความหนาของวัสดุสูงสุดที่เครื่องสามารถยึดได้อย่างน่าเชื่อถือในระหว่างการพับโดยตรง

อธิบายการขึ้นรูปกล่องและกระทะ

'การขึ้นรูปกล่องและกระทะ' หมายถึงชิ้นส่วนทั้งหมดที่หลายด้านโค้งงอขึ้นจากช่องว่างแบนๆ เดียวเพื่อสร้างเป็นกล่องสามมิติที่มีด้านล่างและสี่ด้าน เหมือนกับแนวคิดในการดัดกล่องออกจากกระดาษแข็งแบน กระบวนการนี้ทำได้บนกระทะเบรกแม่เหล็กโดยการงอด้านหนึ่ง หมุนโลหะ งออีกด้าน และทำซ้ำ

ความจริงที่ว่าไม่จำเป็นต้องมีช่องว่างนิ้วในแคลมป์แม่เหล็ก หมายความว่าผนังอาจโค้งงอตามลำดับหลังจากที่ด้านอื่นๆ ถูกสร้างขึ้นแล้ว

ชิ้นส่วนทั่วไปที่ผลิตจากกระทะเบรกแบบแม่เหล็ก

ร้านค้าที่ใช้กระทะเบรกแบบแม่เหล็กมักจะพบชิ้นส่วนประเภทเดียวกันตามคำขอใบเสนอราคา:

• กล่องหุ้มและกล่องไฟฟ้า: กล่องรวมสัญญาณ แผงควบคุม และกล่อง NEMA ที่ต้องการมุมที่สม่ำเสมอและสะอาด

• ส่วนประกอบของท่อ HVAC: ส่วนเปลี่ยนผ่าน ช่องรับลม และบูทสำหรับการกลับแบบหน้าแปลน ซึ่งควบคุมโดยเบรกแม่เหล็กแทนที่จะเป็นเบรกแบบนิ้ว

• ตัวเรือนและฝาครอบอุปกรณ์: การ์ดป้องกันเครื่องจักร ประตูทางเข้า และฝาครอบอุปกรณ์ โดยทั่วไปทำจากสแตนเลสและอะลูมิเนียม

• การตัดแต่งและการกะพริบทางสถาปัตยกรรม: การเผชิญปัญหา การรีเล็ต และการย้อนแสง ซึ่งมุมที่สม่ำเสมอในการวิ่งระยะไกลถือเป็นสิ่งสำคัญ

ประโยชน์หลักของกระทะเบรกแบบแม่เหล็กสำหรับร้านค้าแปรรูป

เปลี่ยนเร็วขึ้น ลดเวลาหยุดทำงานลง

ไม่มีการวางแผนการวางตำแหน่งนิ้ว และไม่มีการเปลี่ยนแม่พิมพ์จากการดำเนินการหนึ่งไปอีกปฏิบัติการหนึ่ง ในกรณีของร้านค้าที่ผลิตผลิตภัณฑ์ที่มีปริมาณผสมสูงและปริมาณน้อย เครื่องจักรจะได้รับความรวดเร็วเท่ากับงานวางตำแหน่งนิ้วที่ 15 ถึง 20 นาที ซึ่งเบรกเชิงกลจะต้องเปลี่ยนเพื่อวางตำแหน่งแผ่นและปรับแบ็คเกจ

อุปสรรคด้านแรงงานและทักษะลดลง

การใช้งานเบรกกระทะแม่เหล็กเป็นขั้นตอนที่ง่ายกว่าการใช้เบรกแบบนิ้วมาก เนื่องจากไม่จำเป็นต้องจดจำลอจิกของเครื่องมือ นอกเหนือจากขั้นตอนการโค้งงอ ผู้เข้ารับการฝึกอบรมมีทักษะเร็วขึ้น และที่สำคัญกว่านั้น ข้อผิดพลาดในการตั้งค่าเครื่องจักรเนื่องจากการวางนิ้วบนเบรกเชิงกลผิดวิธีก็หมดปัญหา

ผลลัพธ์ที่ดีกว่ากับวัสดุที่บางและละเอียดอ่อน

การกระจายแรงกดในการจับยึดที่สม่ำเสมอตลอดแนวโค้งทั้งหมดช่วยลดโอกาสที่จะเกิดรอยและการเสียรูปเฉพาะจุดที่เกิดจากแคลมป์นิ้ว ซึ่งอาจมีความสำคัญอย่างยิ่งในกรณีของแผ่นโลหะที่เสร็จแล้ว ทาสี หรือขัดเงา เช่น ชิ้นส่วนสแตนเลสและอะลูมิเนียมที่มีไว้สำหรับการติดตั้ง

พื้นที่และประสิทธิภาพด้านต้นทุน

ในแง่ของขนาดเพียงอย่างเดียว เบรกกระทะแบบแม่เหล็ก มักจะมีขนาดเล็กกว่าเบรกแบบกด ซึ่งมีกล่องและดายกระทะจำนวนมาก เนื่องจากแบบแรกไม่ต้องการต้นทุนเครื่องมือตลอดอายุการใช้งาน ที่จริงแล้ว เบรกแบบแม่เหล็กไม่มีแม้แต่สินค้าคงคลังเลย

ข้อจำกัดที่ต้องพิจารณาก่อนตัดสินใจซื้อ

เบรกกระทะแบบแม่เหล็กไม่ใช่เครื่องมือที่เหมาะสมสำหรับงานทุกประเภท และควรบอกตรงๆ ว่าขาดตรงไหน:

• เพดานเกจ: มีขีดจำกัดบนสำหรับน้ำหนักของวัสดุที่ระบบจับยึดแม่เหล็กสามารถทำงานได้ ร้านค้าที่ทำงานกับวัสดุที่มีเกจหนักสม่ำเสมอจะพบว่าจำเป็นต้องใช้เบรกกด

• น้ำหนักสำหรับการโค้งงอเชิงโครงสร้าง: เช่นเดียวกับการพับทั่วไป เบรกแม่เหล็กไม่สามารถโค้งงอที่มีน้ำหนักมากแบบที่เบรกแบบกดไฮดรอลิกสามารถทำได้

• วัสดุแม่เหล็กเท่านั้น: แม้ว่าวัสดุที่ไม่ใช่เหล็ก เช่น อลูมิเนียมและสแตนเลสยังสามารถโค้งงอได้ด้วยเบรกแม่เหล็ก แต่วัสดุแม่เหล็กจะต้องใช้น้ำหนักน้อยกว่าเหล็กเหนียว

• ข้อจำกัดด้านความยาวเตียง: ความยาวของวัสดุที่ยาวมากจะเกินขีดจำกัดของเตียงเครื่องจักรและความยาวลำแสงหนีบ

ไม่มีสิ่งใดที่บ่งบอกว่าเครื่องนี้ซื้อไม่ดี เพียงแต่บ่งชี้ว่าการตัดสินใจซื้อควรทำโดยการผสมผสานชิ้นส่วนเฉพาะที่ร้านค้าใช้งาน ไม่ใช่เพราะต้องเปลี่ยนเครื่องดัดอื่นๆ ทั้งหมด

วิธีเลือก Pan Brake แบบแม่เหล็กให้เหมาะกับร้านค้าของคุณ

การจับคู่เครื่องจักรกับความต้องการในการผลิตจริงขึ้นอยู่กับข้อกำหนดบางประการ:

• ความยาวโค้งงอ: ต้องใหญ่เท่ากับหรือใหญ่กว่าแผ่นโลหะที่กว้างที่สุดที่จะผ่านกระบวนการขึ้นรูปด้วยเครื่องจักร

• ความจุของวัสดุ: ควรประเมินไม่เพียงแต่ที่จุดกึ่งกลางเท่านั้น แต่ยังประเมินที่ความยาวเต็มของเตียงด้วย เนื่องจากเครื่องจักรบางเครื่องอาจมีแรงจับยึดลดลงไกลออกไป

• แรงจับยึด: วัดเป็นตันต่อเส้นตรงและปัจจัยที่กำหนดเกจและวัสดุใดที่เครื่องจักรสามารถจับยึดได้อย่างแน่นหนา

• ประเภทแบ็คเกจ: การตั้งค่าด้วยตนเองบนเครื่องจักรระดับล่าง และแบ็คเกจแบบตั้งโปรแกรมได้บนเครื่องจักรระดับไฮเอนด์ ช่วยลดเวลาการตั้งค่าสำหรับงานที่ซ้ำซ้อนได้อย่างมาก

• ระบบควบคุม: มีตั้งแต่การหยุดมุมแบบแมนนวลไปจนถึงการอ่านค่ามุมดิจิทัลและลำดับการโค้งงอที่ตั้งโปรแกรมได้ ซึ่งมีความสำคัญมากกว่าเมื่อความซับซ้อนของชิ้นส่วนและปริมาณการทำซ้ำเพิ่มขึ้น

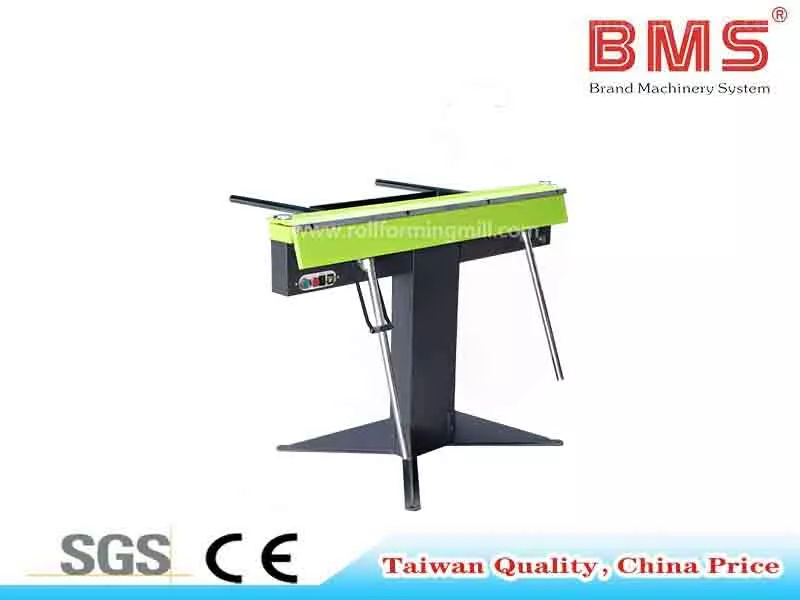

เครื่องดัดโลหะแม่เหล็กไฟฟ้า ของ BMS Group สร้างขึ้นโดยใช้ตรรกะเดียวกันนี้ ตั้งแต่รุ่นตั้งโต๊ะขนาดกะทัดรัดไปจนถึงรุ่นเตียงยาวสำหรับงานตกแต่งสถาปัตยกรรมและงานแวบวับ

สำหรับจุดอ้างอิงที่เป็นรูปธรรม เครื่องดัดโลหะแม่เหล็กไฟฟ้าขนาด 1.6 มม. เหมาะสำหรับเหล็ก อลูมิเนียม ทองแดง แผ่นเคลือบ และคอยล์สแตนเลสที่มีความหนาสูงสุด 1.6 มม. บนฐานเตียงขนาด 1250 มม. และนั่นทำให้เหมาะสมในกรณีที่ตู้ไฟฟ้าและการเปลี่ยนผ่าน HVAC มีขนาดพอดี ร้านค้าที่ดำเนินการสถาปัตยกรรมนานขึ้นจะใช้เครื่องจักรที่มีเตียงยาวขึ้น

คำถามที่ต้องถามผู้ผลิตก่อนซื้อ

• อัตรารอบการทำงาน: รอบการทำงานจริงคือเท่าใด และอัตราสำหรับการผลิตต่อเนื่องหรือการใช้งานเป็นระยะๆ หรือไม่

• การรับประกันระบบแคลมป์: มีอะไรครอบคลุมเป็นพิเศษเกี่ยวกับระบบแคลมป์แม่เหล็กไฟฟ้า เนื่องจากส่วนประกอบดังกล่าวทำงานได้มากที่สุดตลอดอายุการใช้งานของเครื่องจักร

• เส้นทางการอัพเกรด Backgauge: สามารถอัพเกรด backgauge แบบแมนนวลเป็นแบบตั้งโปรแกรมได้ในภายหลังหรือไม่ หรือต้องใช้เครื่องจักรอื่นทั้งหมด

• ระยะเวลารอคอยชิ้นส่วนและบริการ: อะไรคือการฟื้นตัวตามความเป็นจริงของชิ้นส่วนอะไหล่และการสนับสนุนด้านการบริการ หากระบบจับยึดต้องการการดูแล

BMS สนับสนุนอุปกรณ์ดัดงอด้วย บริการและโปรแกรมสนับสนุนที่จัดทำเป็นเอกสาร ซึ่งคุ้มค่าที่จะตรวจสอบกับคำถามเหล่านี้โดยตรงก่อนที่จะลงนามในการซื้อ

ความคิดสุดท้าย: เบรกกระทะแบบแม่เหล็กเหมาะกับร้านค้าของคุณหรือไม่?

เบรก กระทะแบบแม่เหล็ก เป็นตัวเลือกที่ดีที่สุดสำหรับร้านค้าที่มีการผลิตกล่อง กระทะ และเปลือกที่ทำจากวัสดุที่มีความหนาเบาถึงปานกลางอย่างต่อเนื่อง ซึ่งความเร็วในการเปลี่ยนและคุณภาพของชิ้นส่วนสำเร็จรูปมีความสำคัญมากกว่าน้ำหนักจริง อุปกรณ์นี้จะไม่แทนที่เบรกกดสำหรับการขึ้นรูปงานหนัก แต่จะไม่เหมาะสำหรับการขึ้นรูปวัสดุเกจหนาอย่างต่อเนื่อง

สำหรับร้าน HVAC ร้านตู้ และร้านตัดแต่งสถาปัตยกรรมที่มีการผลิตแบบผสมผสานสูง การลงทุนจะให้ผลตอบแทนในเวลาที่น้อยลงเนื่องจากมีการเปลี่ยนแปลงน้อยลง

หากคุณกำลังปรับขนาดกระทะเบรกแบบแม่เหล็กโดยเทียบกับส่วนผสมของคุณเอง โปรด ติดต่อ BMS Group เพื่อแจ้งความยาวโค้งงอ ช่วงความหนาของวัสดุ และปริมาณการผลิต จากนั้นทีมงานของเราจะแนะนำคุณว่าโมเดลใดที่เหมาะกับงานจริง

คำถามที่พบบ่อย

เบรกโลหะแผ่นใช้ทำอะไร?

เบรกโลหะแผ่นเป็นเครื่องมือที่ใช้ในการโค้งงอ พับ และขึ้นรูปแผ่นโลหะแบนให้เป็นมุมที่แม่นยำและเป็นส่วนประกอบที่ใช้งานได้จริง

Pan Brake และ Press Brake ต่างกันอย่างไร?

เบรกกระทะ (เรียกอีกอย่างว่ากล่องและเบรกแบบแพนหรือแบบนิ้ว) ใช้นิ้วจับแบบปรับได้และคันโยกแบบแมนนวลในการพับโลหะแผ่นบาง ในขณะที่เบรกแบบกดจะใช้ตัวกระทุ้งไฮดรอลิกหรือแบบกลไกเพื่อบังคับหมัดเข้าในแม่พิมพ์ตัว V สำหรับการดัดแผ่นหนาที่มีน้ำหนักมาก

กระทะเบรกแบบแม่เหล็กสามารถสร้างกล่องที่ปิดสนิทได้หรือไม่

ใช่ กระทะเบรกแบบแม่เหล็กสามารถสร้างกล่องที่ปิดสนิทหรือส่วนที่ปิดสนิทได้

มือจับกระทะเบรกแบบแม่เหล็กสามารถรองรับวัสดุได้ความหนาเท่าใด

โดยทั่วไปแล้วเบรกกระทะและกล่องแม่เหล็กมาตรฐานสามารถรองรับเหล็กอ่อนได้ถึง 16 เกจ (ประมาณ 0.06 นิ้วหรือ 1.6 มม.) ที่ความกว้างเต็ม

กระทะเบรกแบบแม่เหล็กใช้ได้กับสแตนเลสและอลูมิเนียมหรือไม่

ใช่ เบรกโลหะแผ่นแม่เหล็กทำงานได้อย่างมีประสิทธิภาพทั้งกับเหล็กสเตนเลสและอะลูมิเนียม แต่มีความหนาลดลงเมื่อเทียบกับเหล็กเหนียว

กระทะเบรกแบบแม่เหล็กมีราคาเท่าไหร่เมื่อเทียบกับเบรกแบบกด?

กล่องแม่เหล็กและเบรกกระทะมีราคาถูกกว่าเบรกกดอุตสาหกรรมมาตรฐานอย่างมาก แม้ว่าจะรองรับขนาดการผลิตและความจุวัสดุที่แตกต่างกันโดยสิ้นเชิงก็ตาม โดยทั่วไปแล้วเบรกกระทะแบบแม่เหล็กจะมีราคาตั้งแต่ 2,000 ถึง 10,000 ดอลลาร์สหรัฐฯ ในขณะที่เบรกแบบไฮดรอลิกหรือ CNC สำหรับอุตสาหกรรมโดยทั่วไปมีราคาอยู่ระหว่าง 20,000 ถึง 350,000 ดอลลาร์สหรัฐฯ ขึ้นไป
