เครื่องขึ้นรูปม้วนสำหรับโอเมก้า

สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

รายละเอียดสินค้า

สเปคของ

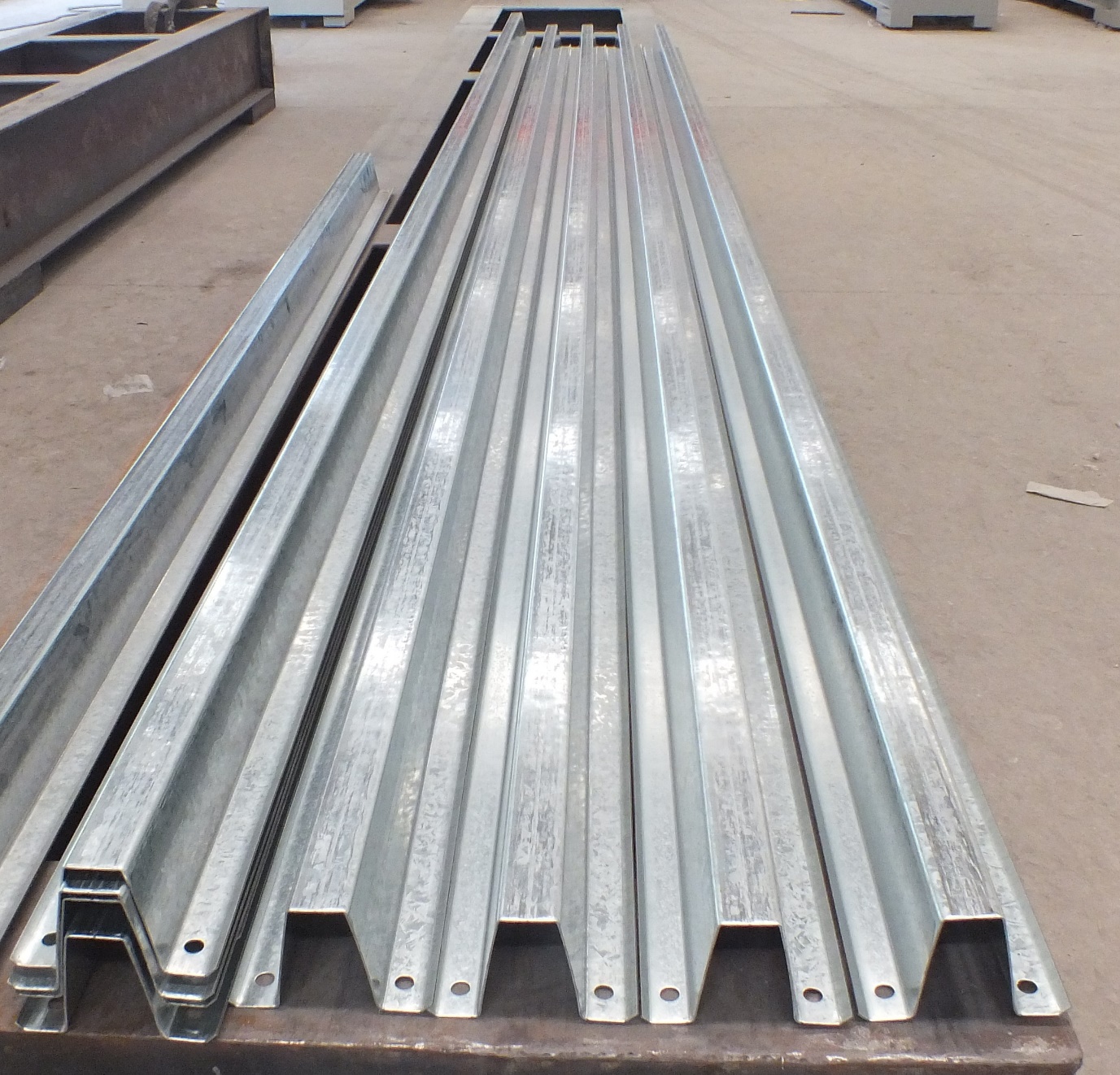

เครื่องขึ้นรูปม้วนสำหรับโปรไฟล์โอเมก้า

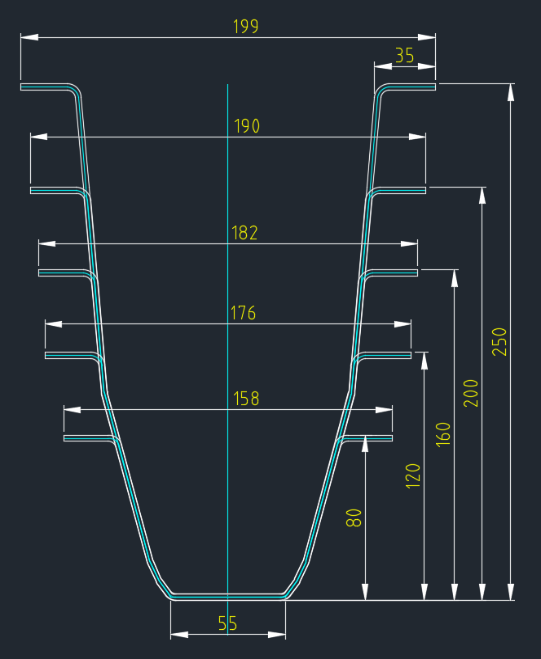

ⅰ. การวาดภาพโปรไฟล์

วิทยุภายในของแผ่นโค้ง: 3mm

Ⅱ. วัสดุ:

ความหนาของวัสดุ: 1.5 ~ 3.0 มม

วัสดุที่ใช้งานได้:S320GD และ S350GD ขดลวดเหล็กชุบสังกะสี

ⅲ.machineส่วนประกอบ

1) Decoiler ไฮดรอลิก:หนึ่งชุด 10 ตัน

ระบบไฮดรอลิกขยายขดลวดหลุมภายในมอเตอร์ปั๊ม: 3kw

อินเวอร์เตอร์ความถี่เพื่อควบคุมความเร็วในการหมุนมอเตอร์: 7.5kw

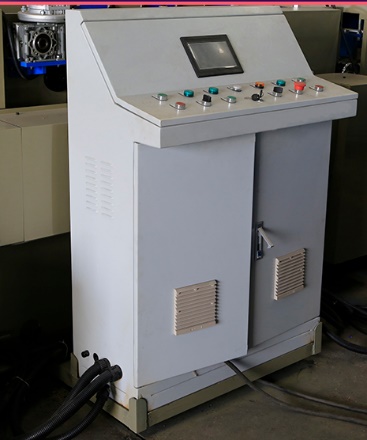

พร้อมตู้ควบคุมไฟฟ้ามอเตอร์

แม็กซ์ การให้อาหารกว้าง: 640 มม., ม้วน id range: 510 +/- 30 มม.

ความจุสูงสุด: 10tton กับแขนถือไฮดรอลิกรถบรรทุกไฮดรอลิกพร้อมการเดินทาง ความยาวราวตากผ้าขดลวดความยาว 3000 มม

คอยล์รถยนต์: ไปข้างหน้า / ย้อนกลับของ COIL Car Max 3000mm

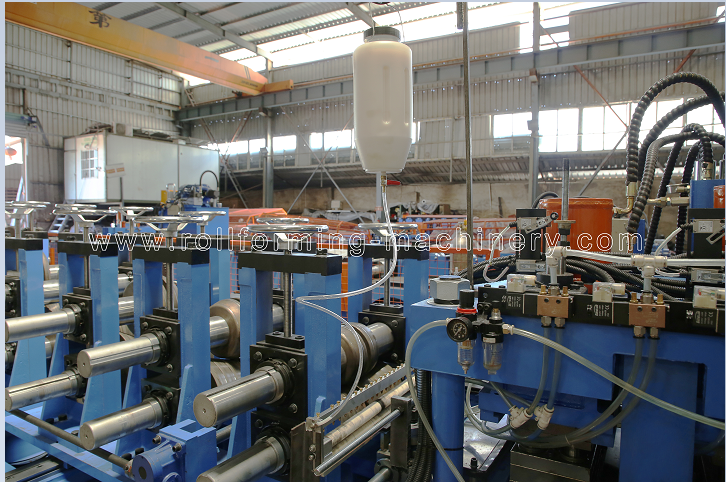

2) โรงงานกลิ้งเย็น:

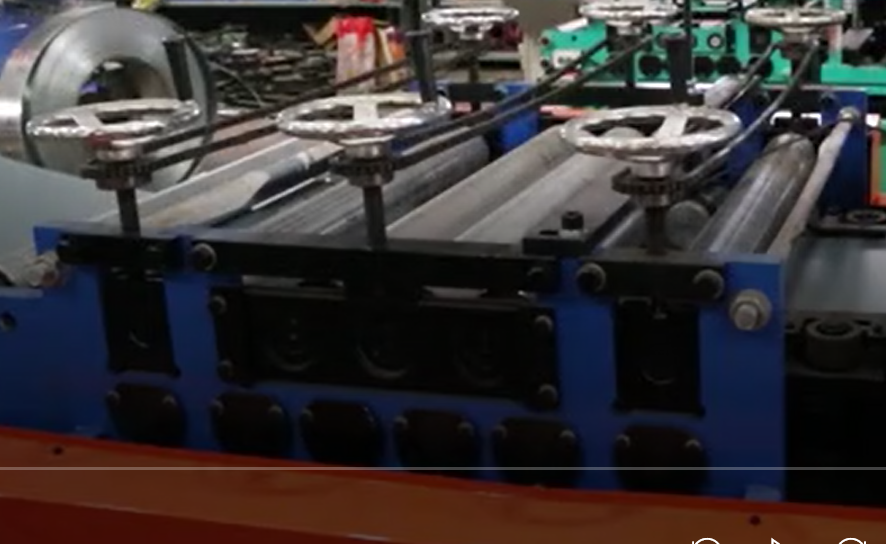

. ด้วยคู่มือวัสดุการให้อาหารและอุปกรณ์ปรับระดับที่มี 7 ลูกกลิ้งยืด (เพิ่มขึ้น 3 ลูกกลิ้ง 4 ลูกกลิ้งลง) เส้นผ่านศูนย์กลางเพลายืดตัวยืด =ф95mm, ความแม่นยำกลึง

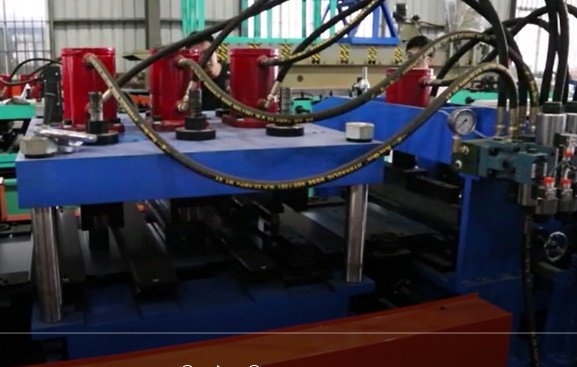

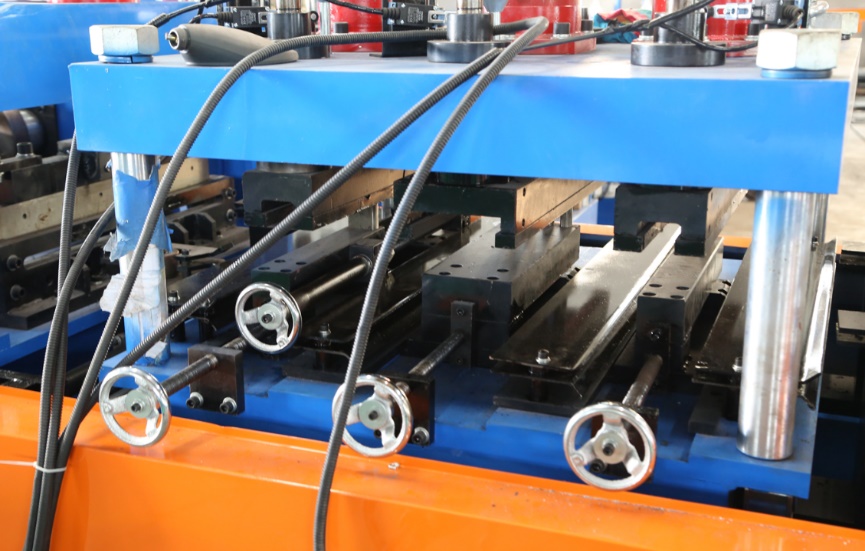

b. สามกระบอกสูบหลุม pre-punching:

ด้วยความจุสำหรับ 2 หลุม 30x20 ในแต่ละกด

การปรับระยะห่างระหว่างหลุม (trasversal)

ระยะทางตามยาวระหว่างรูที่ตั้งโปรแกรมได้ในบรรทัดม้วนขึ้นรูป

หมุดเจาะวัสดุ:CR12MOV (= เหล็ก D2)

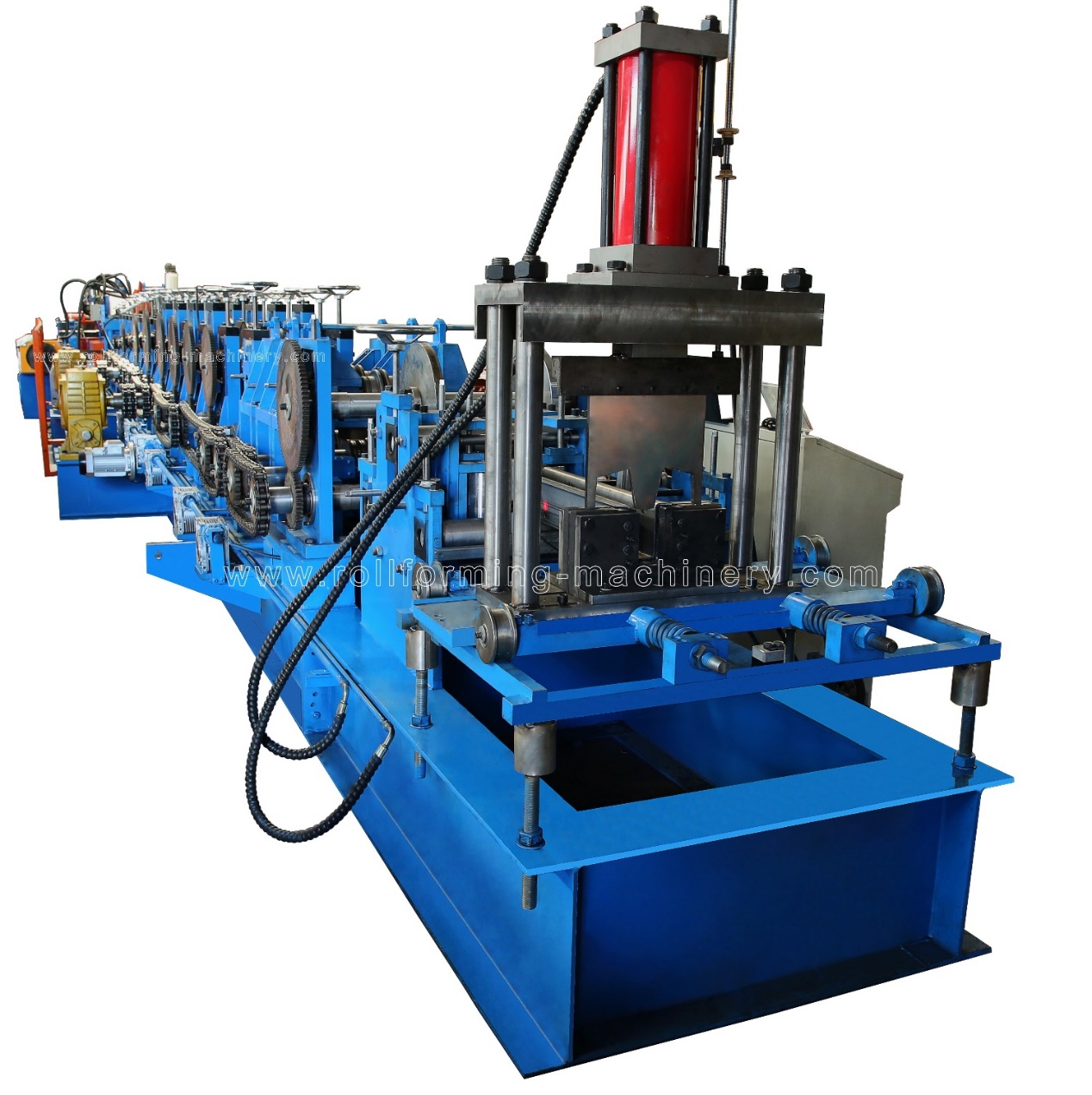

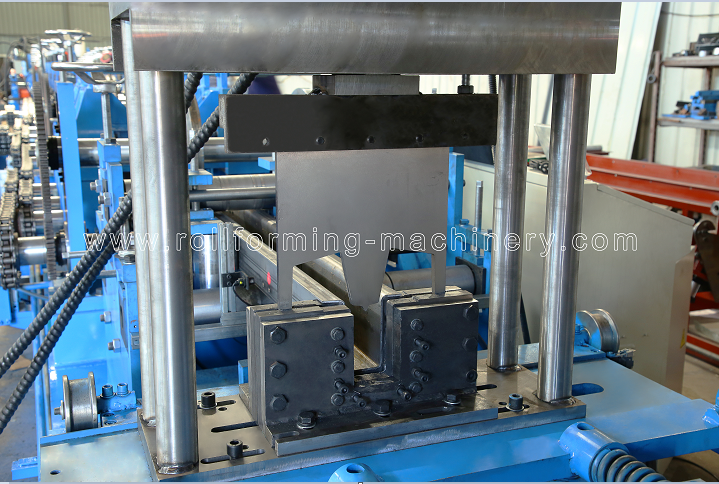

ระบบตัดล่วงหน้าไฮดรอลิกกระบอกเดียว:

อุปกรณ์ป้องกันไฮดรอลิก

วัสดุตัดวัสดุ:CR12MOV (= เหล็ก D2)การรักษาความร้อน

มอเตอร์ไฮดรอลิก: 11kw (แบรนด์จีน)

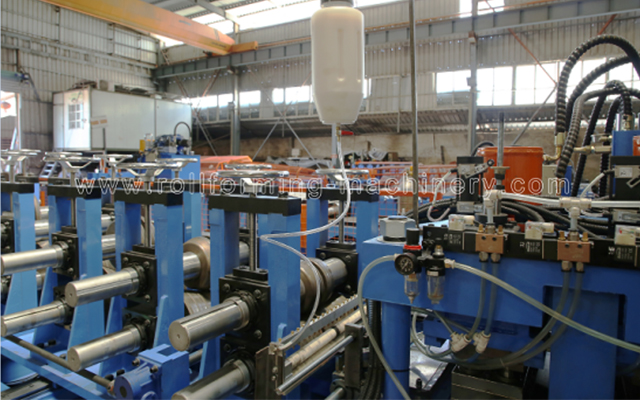

ค. กรอบร่างกายทำจาก450 # hประเภทเหล็กด้วยการเชื่อม;

ลูกกลิ้งผลิตจากTooling Steel CR12 (= D3 Steel), ความแม่นยำกลึง, การรักษาความร้อน;

เพลาที่ผลิตจาก 45 # เส้นผ่าศูนย์กลางเพลา =ф90mm / ф75mm, ความแม่นยำกลึง

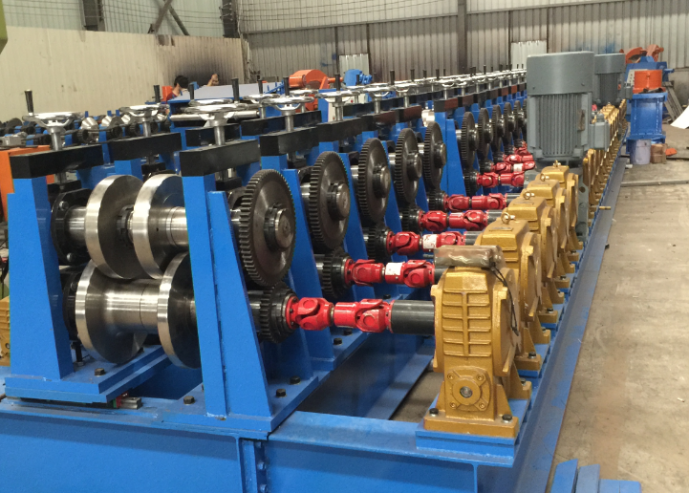

กระปุกเกียร์ขับรถ,24 ขั้นตอนเพื่อสร้าง

มอเตอร์หลัก =22kw * 2 มอเตอร์ปกติ (ไม่ใช่เซอร์โวมอเตอร์)

มอเตอร์เปลี่ยนขนาด: 0.75KW x 2 ชิ้น (กับแบรนด์จีน)

ความเร็วในการขึ้นรูปประมาณ .. 8m / นาทีพิจารณาโปรไฟล์ 5 เมตรที่มี 3 หยุดสำหรับการต่อยและ 1 สำหรับการตัด

การออกแบบขนาดการเปลี่ยนแปลงอย่างรวดเร็วแต่ละขนาดเปลี่ยนเป็น 5-10 นาที (ไม่จำเป็นต้องเปลี่ยนลูกกลิ้งหรือเว้นวรรคเช่นเครื่องสไตล์เก่าแบบดั้งเดิมซึ่งใช้เวลามากกว่า 1-2 ชั่วโมงสำหรับการเปลี่ยนขนาดการผลิตแต่ละครั้ง)
